INSTRUKTORIUS

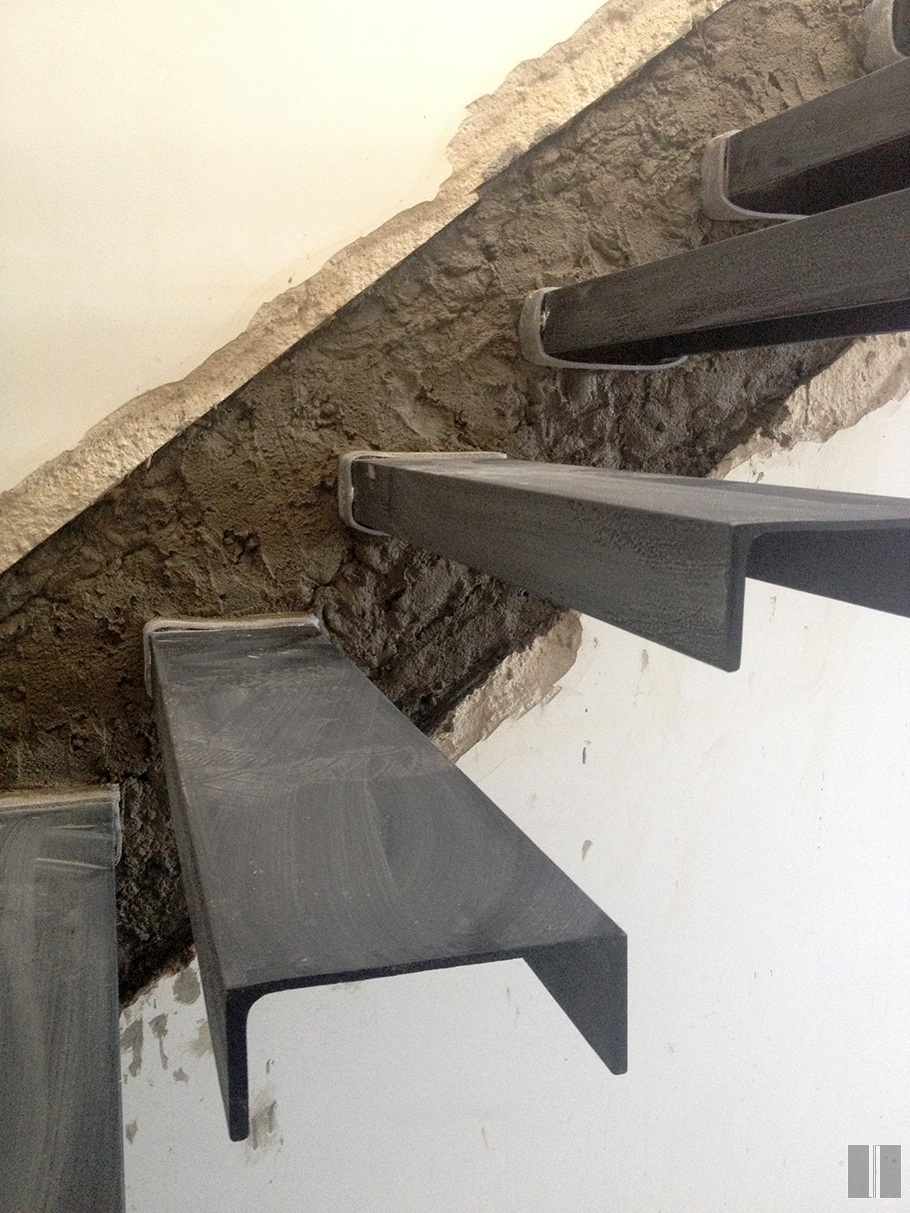

Konsolinių laiptų konstrukcija

KONSOLINIŲ LAIPTŲ KONSTRUKCIJA

Sienoje sumontuota laikančioji laiptų konstrukcija, prie kurios privirintos pakopos. Drėbtas išlyginamasis sluoksnis.

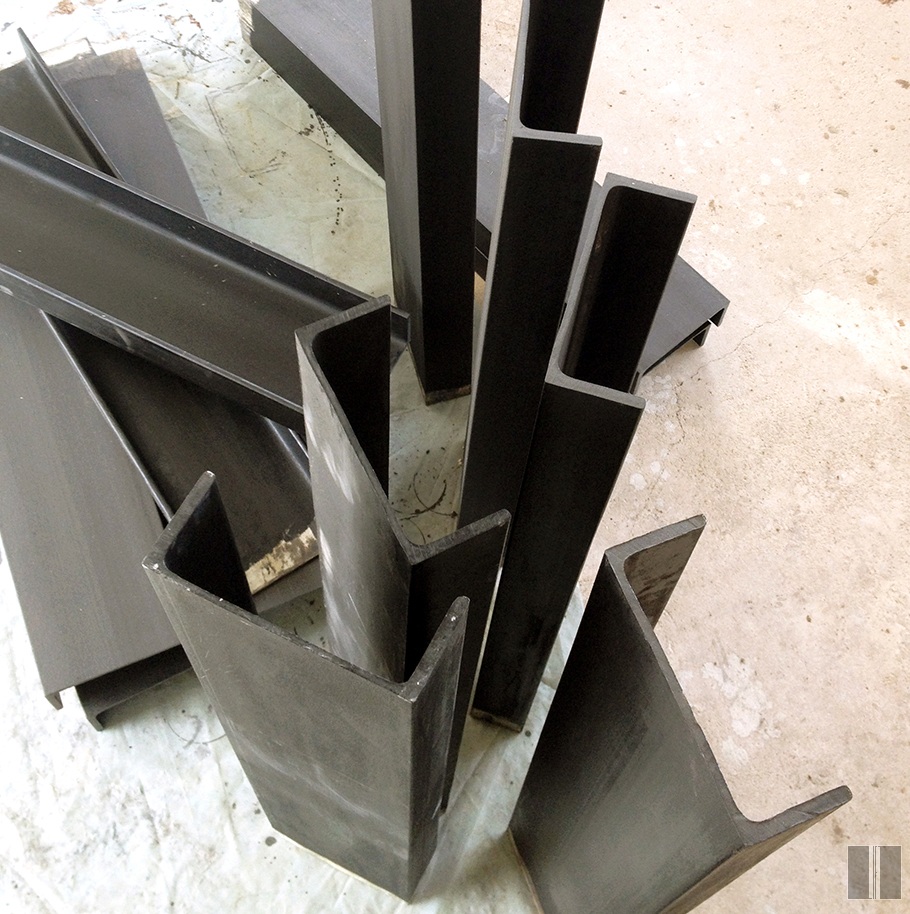

Laiptų pakopų dalys

LAIPTŲ PAKOPŲ DALYS

Konsolinių laiptų konstrukcijos pakopų laikančiosios dalys 900 mm ilgio. Viso 14 vnt.

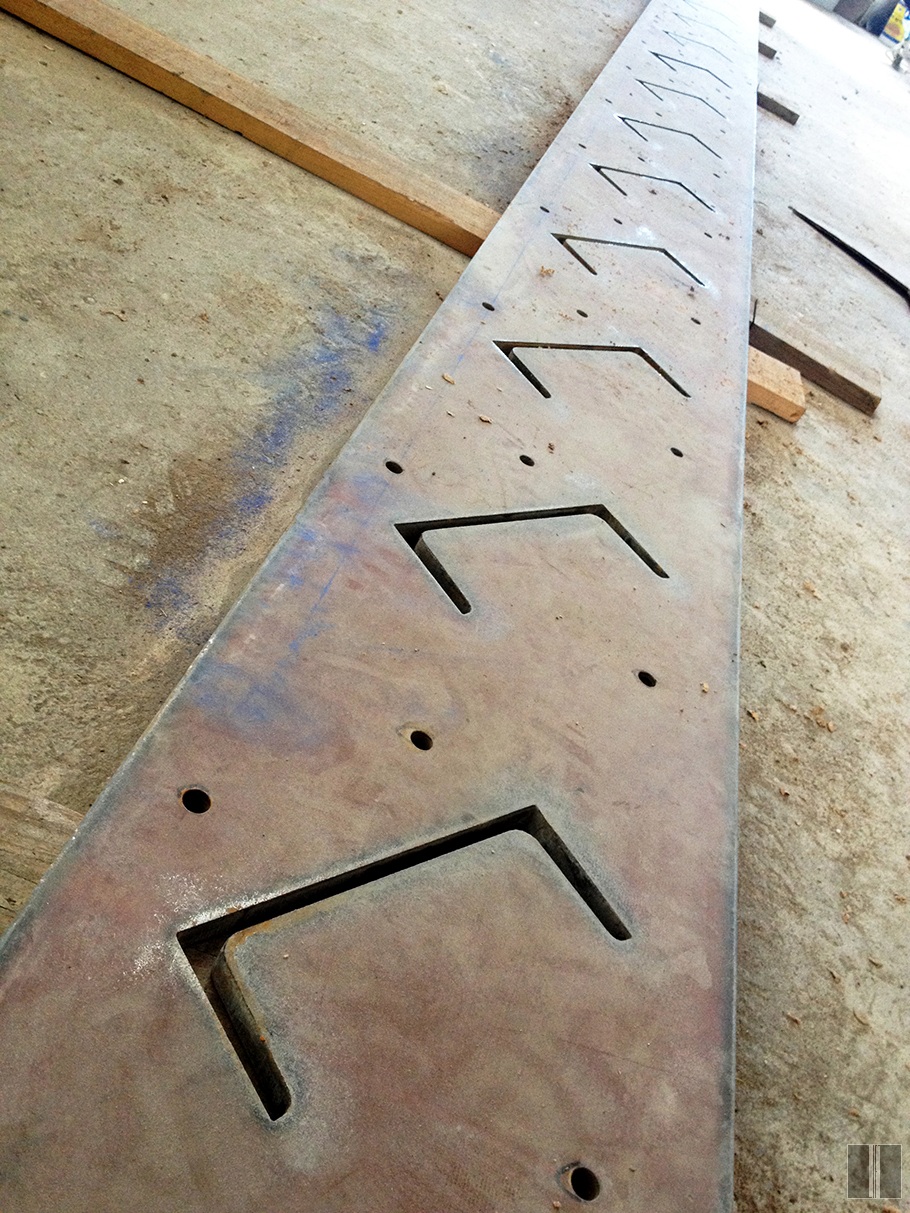

Konsolinių laiptų konstrukcijos detalė

KONSOLINIŲ LAIPTŲ KONSTRUKCIJOS DETALĖ

Laiptų konstrukcijos laikančioji detalė. Ši detalė tvirtinama prie sienos. 4670 x 300 x 15 mm metalo plokštejė išpjautos angos pakopoms įstatyti. Angos išpjautos vandens srove su abrazyvu.

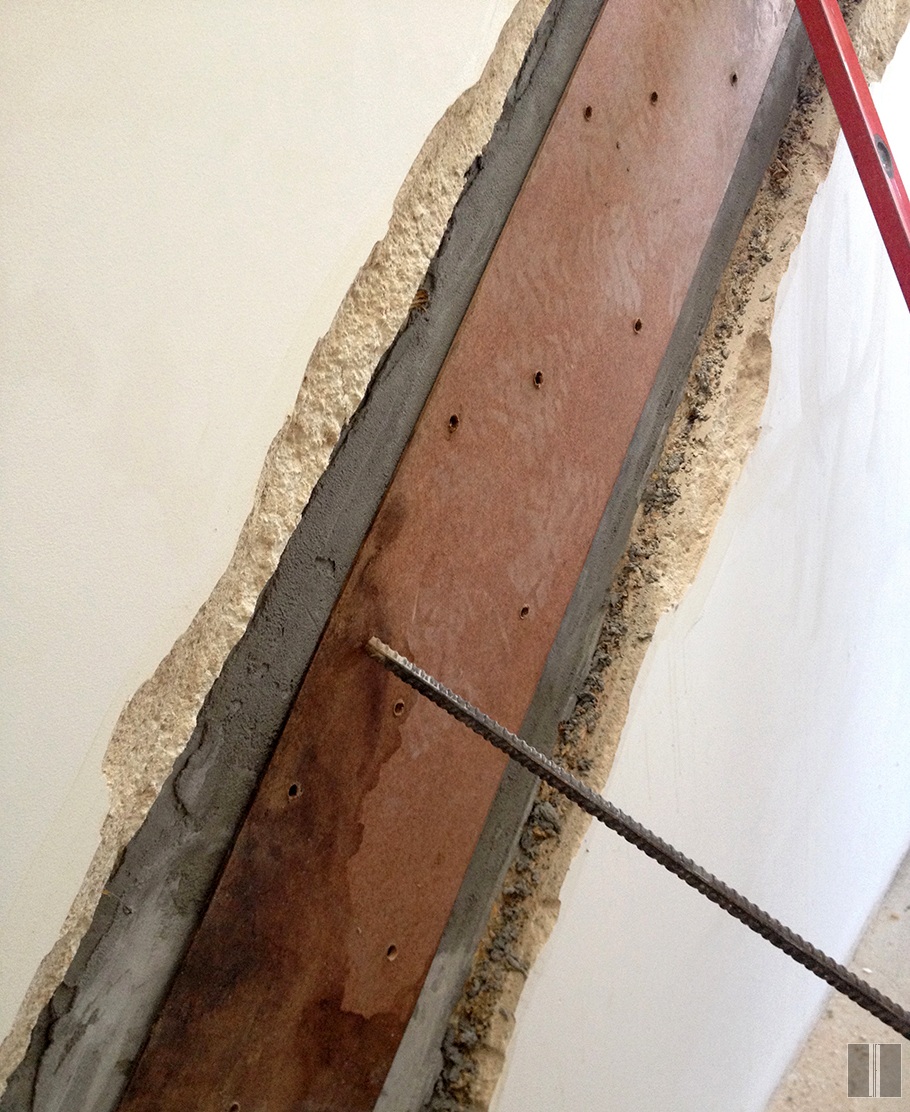

Vieta laiptams tvirtinti

VIETA LAIPTAMS TVIRTINTI

Montuojama konsolinių laiptų sistemą. Pirmiausia nuardomas tinkas, toje vietoje kur bus tvirtinamo laiptų konstrukcija. Paviršiaus plotas išlyginamas ir priklijuojamas ruošinys, kuris liks kaip tarpinė tarp laiptų konstrukcijos ir sienos.

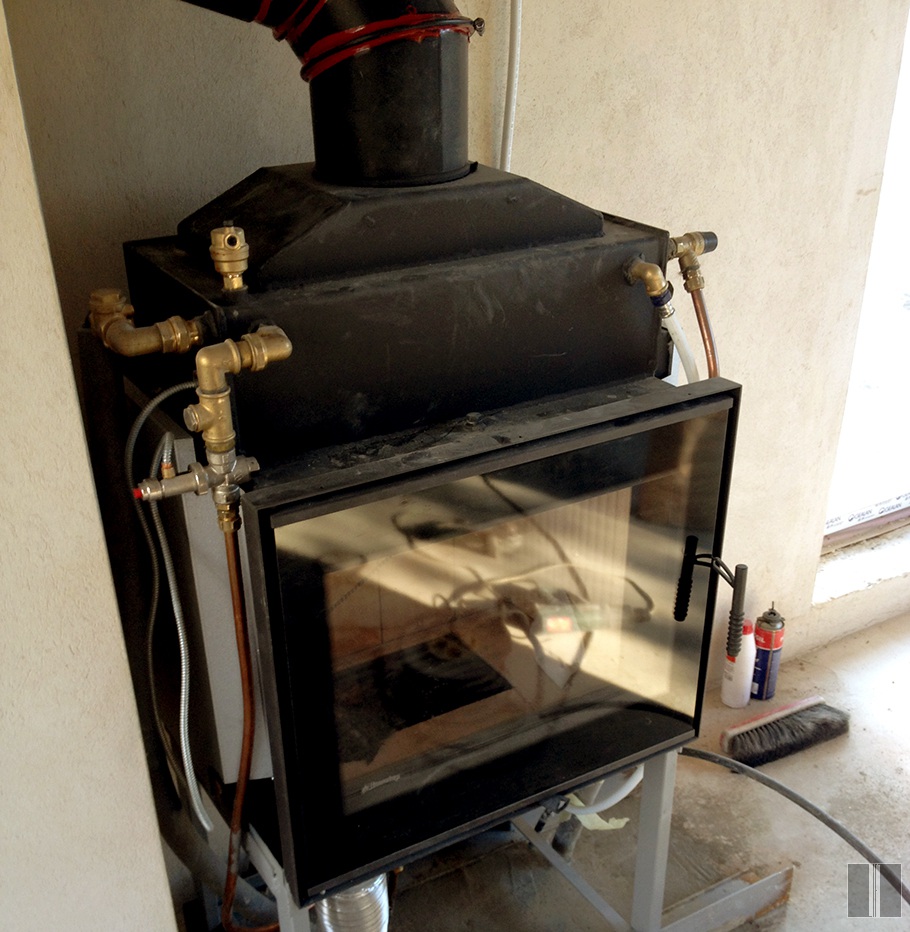

Plieninis židinio ugniakuras svetainėje

PLIENINIS ŽIDINIO UGNIAKURAS SVETAINĖJE

Svetainėje sumontuotas 14 kW galios židinio ugniakuras su šilumokaičiu. Užsakovas naudos ugniakuro skleidžiamą šilumą karštam vandeniui ruošti, todėl ugniakuras sujungiamas su karšto vandens ruošimo sistema name.
Ugniakurą ROMOTOP KV662TV atvežė UAB VILPRA.

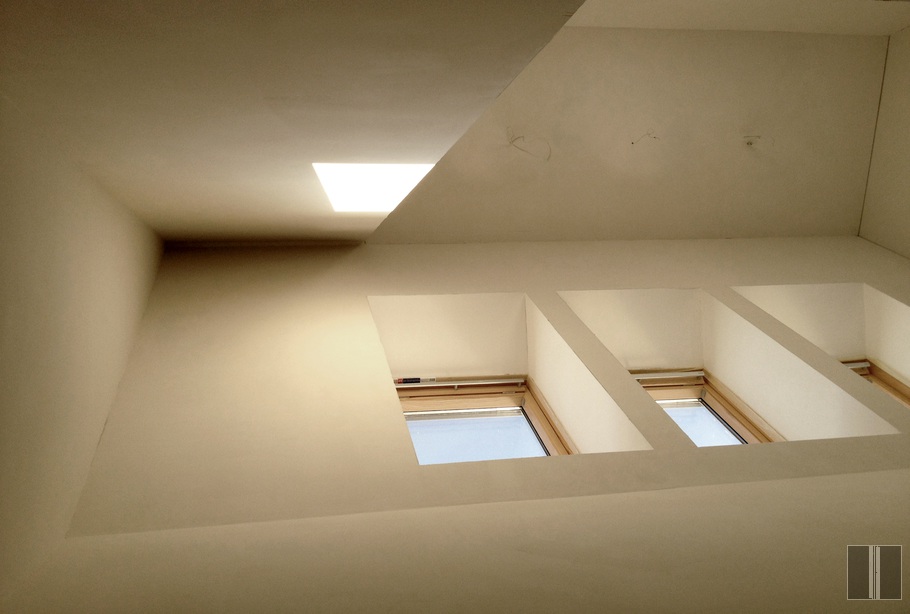

Stoglangiai antrame aukšte

STOGLANGIAI ANTRAME AUKŠTE

Sumontuotos ir nuglaistytos gipso kartono sienos ir lubos antro aukšto koridoriuje virš laiptų. Stoglangiai VELUX 800 x 1200 mm.

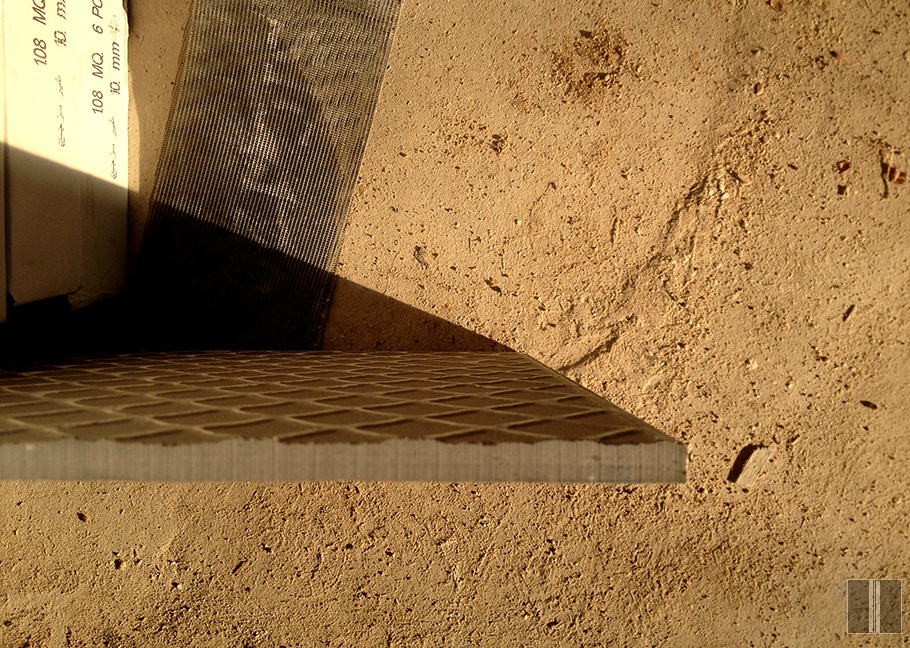

Antro aukšto vonios plytelė.

ANTRO AUKŠTO VONIOS PLYTELĖ.

Atkeliavo plytelės antro aukšto vonio skambariui. Sienų išoriniuose kampuose plytelės užsileis viena ant kitos, todėl briauną šlifuosime, kad gautųsi lygus kraštelis.
Plytelės ATLAS CONCORDE Trust Copper 30 x 60 x 10, atvežė UAB LINEA.

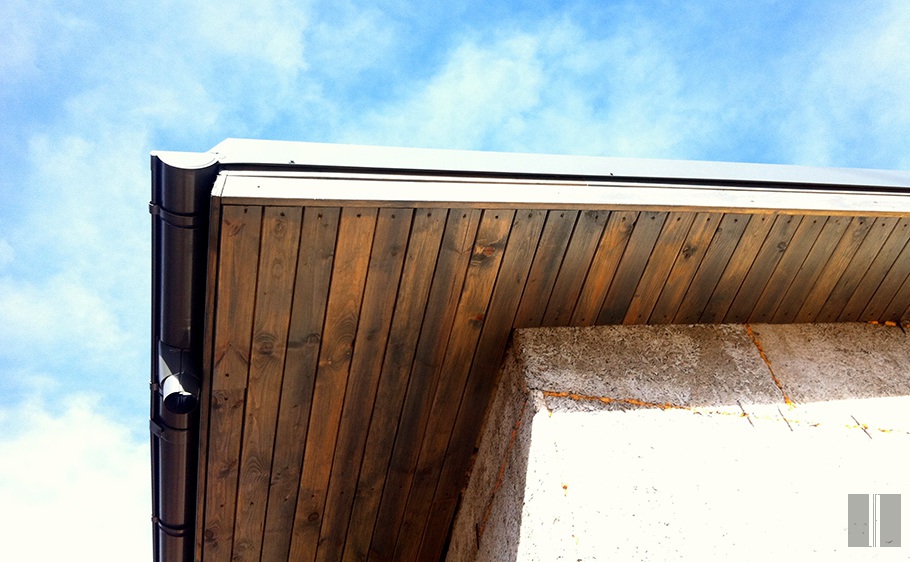

Lietaus vandens nuvedimo sistema

LIETAUS VANDENS NUVEDIMO SISTEMA

Stogo pakalimas ir lietaus vandens nuvedimo sistema.

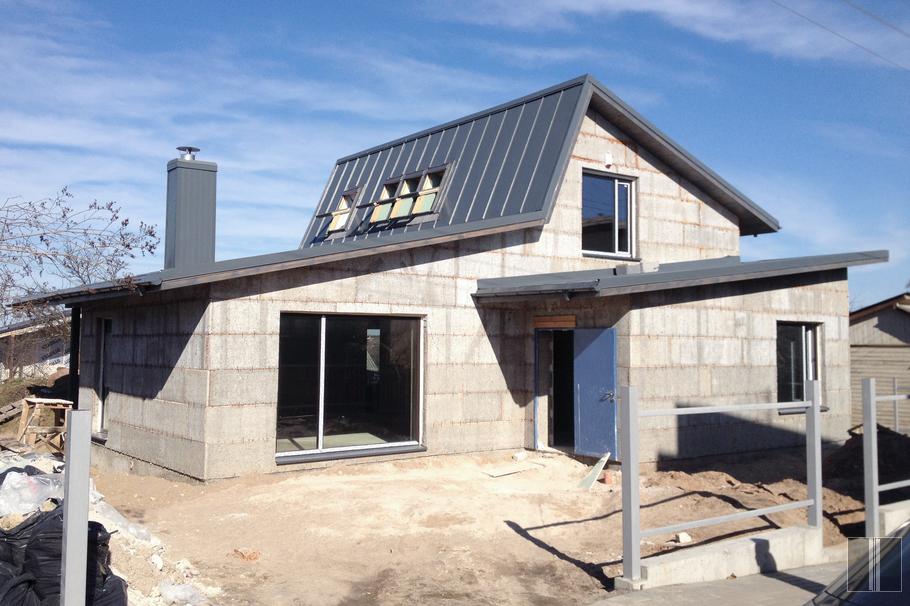

Gyvenamojo namo projektas INSTRUKTORIUS

GYVENAMOJO NAMO PROJEKTAS INSTRUKTORIUS

Trijų asmenų šeimos namas. Bendras namo plotas 127 kv. m. Pagrindinis įėjimas į namą pietų pusėje. Pamatai poliniai gręžtiniai. Pastato išorinės ir vidinės sienos montuojamos pagal DURISOL statybos technologiją. Šiltinamasis namo sluoksnis 200 mm EPS100 ptutų polistirenas. Langai su dvikameriniu - trijų stiklų paketu. Stogą denga falcinio profilio Classic Premium RUUKKI skardos lakštų danga. Pastato šildymui bus naudojamas dujinis katilas.

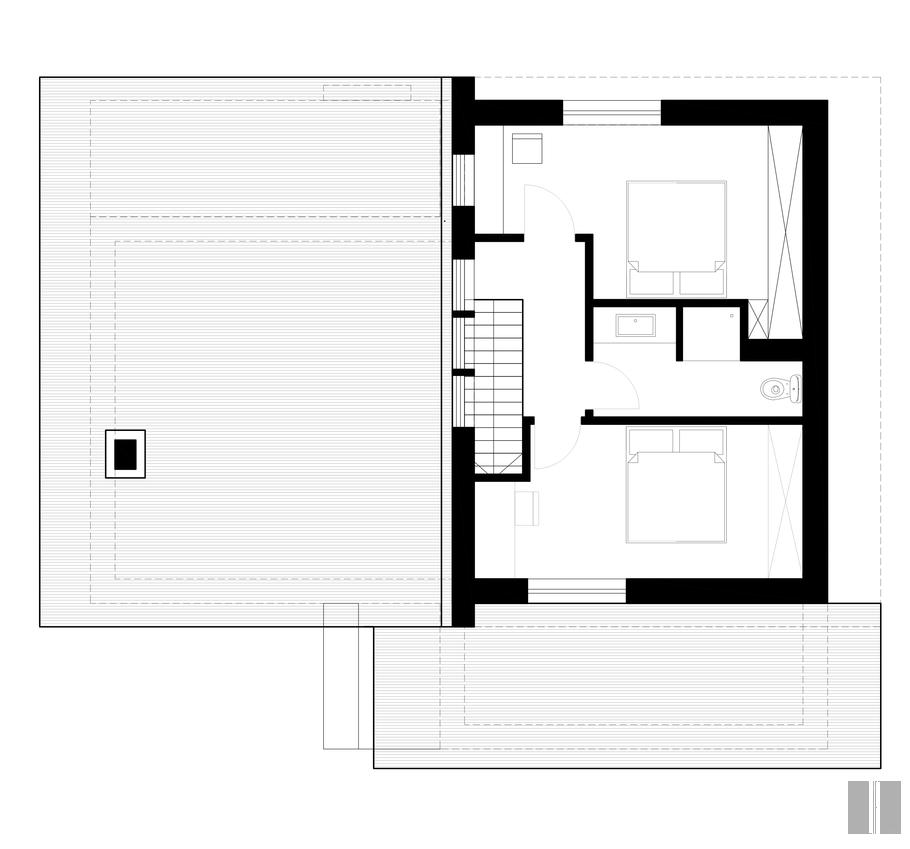

Antro aukšto planas

ANTRO AUKŠTO PLANAS

Tėvų miegamasis - 15.10 kv. m, vaiko miegamasis - 14.12 kv. m, vonia - 5.46 kv. m. Bendras antro aukšto plotas - 38.56 kv. m.

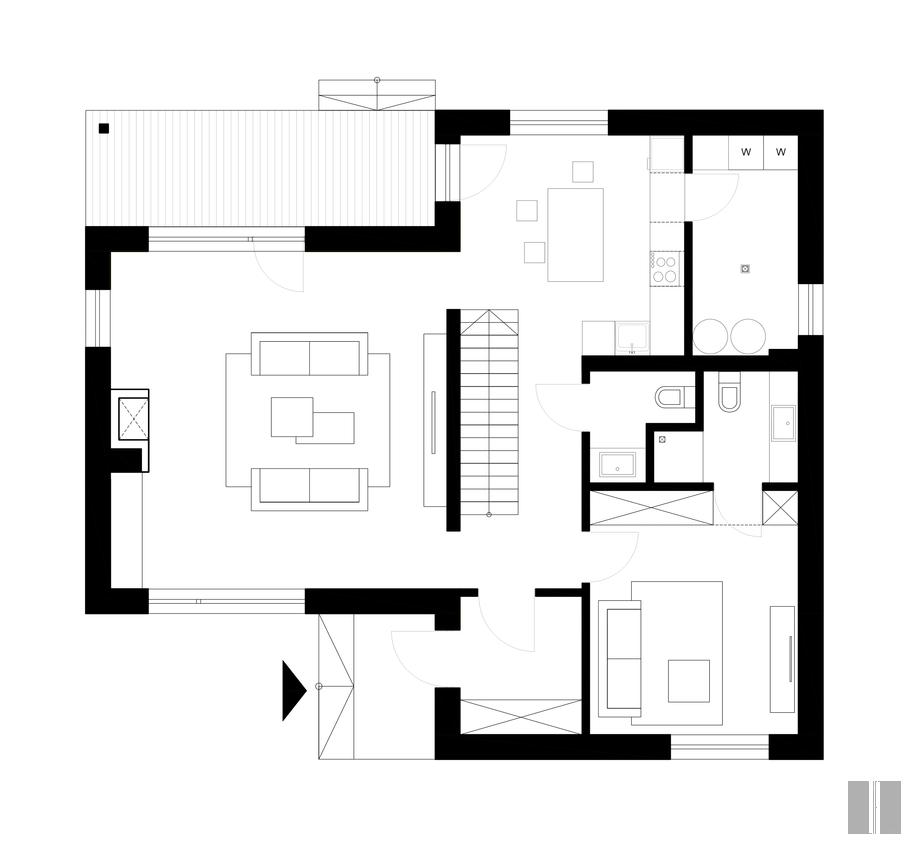

Pirmo aukšto planas

PIRMO AUKŠTO PLANAS

Pagrindinių patalpų plotai: svetainė - 33.50 kv. m, virtuvė - 14.65 kv. m, kambarys - 15.60 kv. m, katilinė - 6.95 kv. m. Bendras pirmo aukšto plotas - 88.68 kv. m.

Konsolinių laiptų konstrukcija
Laiptų pakopų dalys
Konsolinių laiptų konstrukcijos detalė
Vieta laiptams tvirtinti
Plieninis židinio ugniakuras svetainėje
Stoglangiai antrame aukšte
Antro aukšto vonios plytelė.
Lietaus vandens nuvedimo sistema
Gyvenamojo namo projektas INSTRUKTORIUS
Antro aukšto planas
Pirmo aukšto planas

Užsakovas pageidavo šviesių ir erdvių patalpų su pasviromis lubomis.
Pirmame aukšte prašė svetainės su židiniu ir skaitymo zona šalia, virtuvės, kambario su atskira vonios patalpa, o antrame aukšte dviejų miegamųjų su bendru vonios kambariu. Svetainės ir virtuvės patalpos turi išėjimus į terasą.
Tinkuotas namo fasadas numatytas šviesus - balto atspalvio, o stogo pakalimo ir terasos medinės detalės pilkšvai rusvo atspalvio.
Stogas dengiamas falcinio profilio Classic Premium RUUKKI akustine skardos danga.
Patalpų šildymui naudojamas dujų katilas.
