D BUTAS

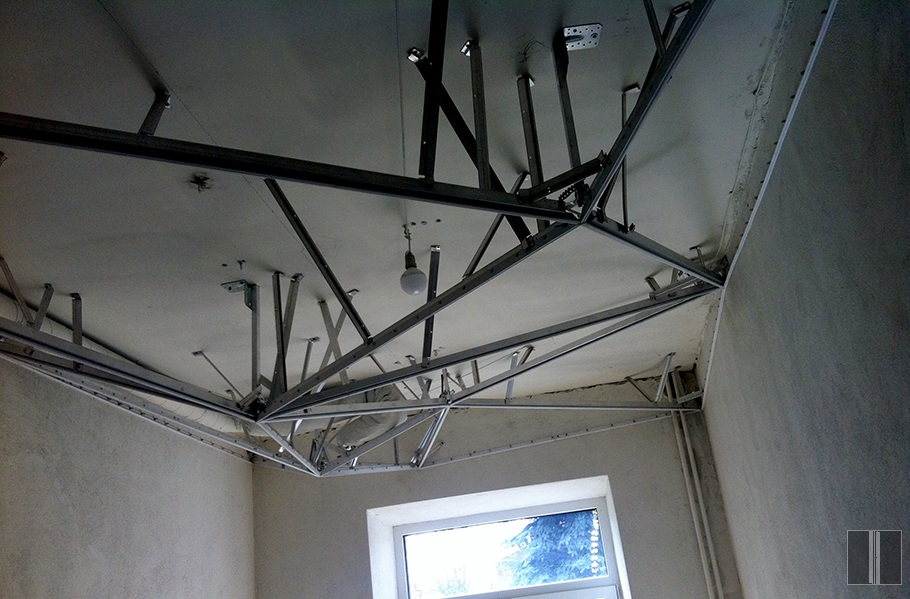

Erdvinis lubų karkasas

ERDVINIS LUBŲ KARKASAS

Miegamojo erdvėje sumontuotas metalinių profilių karkasas ant kurio prisukti plastikiniai profiliai skirti audiniui fiksuoti.

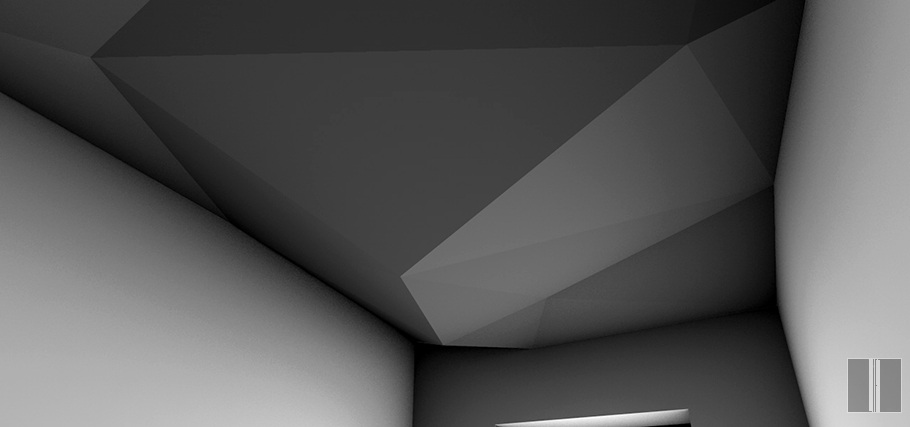

Miegamojo erdvės lubos

MIEGAMOJO ERDVĖS LUBOS

Suskaidėme vientisą plokštumą ir sukūreme reljefą. Ant aliuminio profilių karkaso tempiamas tvirtas poliesterio audinys prisotintas poliuretanu. DESCOR lubų audinio spalva parinkta juoda, o sienos nudažytos PPG PITTSBURGH PAINTS - MOTHER OF PEARL baltu atspalviu.

Lubų koncepcijos eskizas

LUBŲ KONCEPCIJOS ESKIZAS

Idėjos paieška kuriant buto lubas. Reikėjo nenuobodaus lubų paviršiaus, tad nutarėme suskaidyti plokštumas ir sukurti reljefus. Analizavome kaip glaudžiasi ar susiduria kelios plokštumos. Svarstėme įvairius variantus, bet labiausiai eame linkę šiam sprendimui naudoti CLIPSO arba DESCOR įtempiamas lubas. Įtempiamoms lubos įrengti būtų naudojamas matinis, tvirtas poliesterio audinys prisotintas poliuretanu.

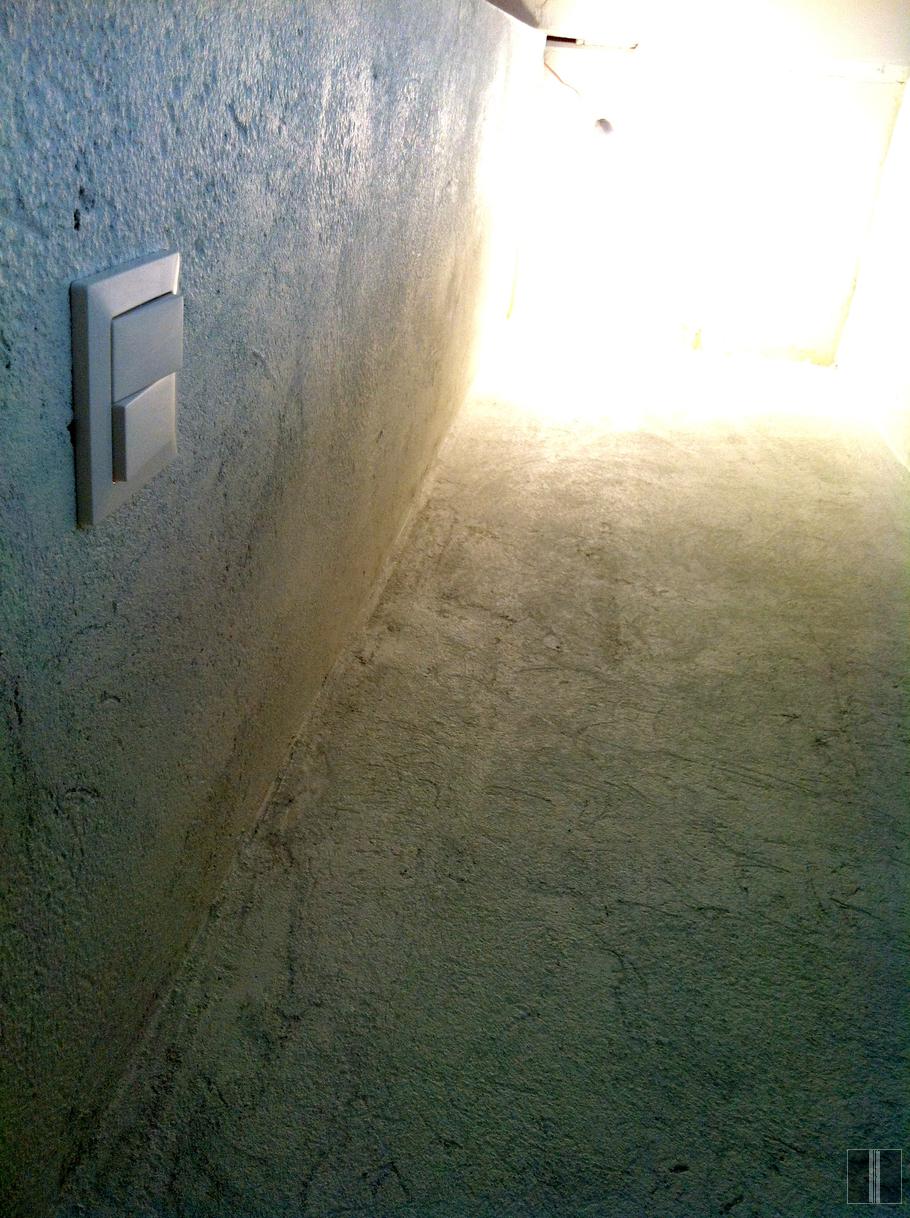

Virtuvės kolonos viduje

VIRTUVĖS KOLONOS VIDUJE

Jungiklis kolonoje.

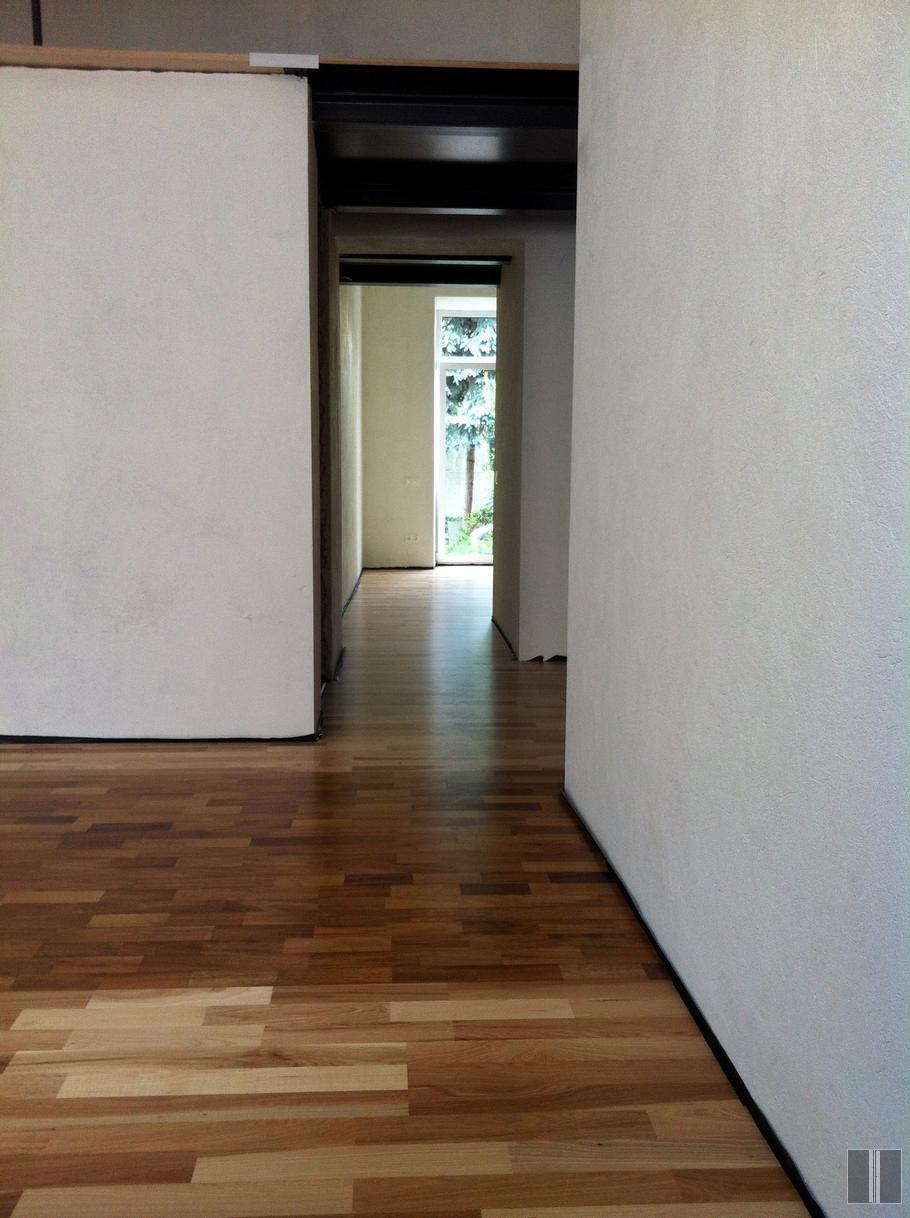

Prašvietimas miegamojo erdvės link.

PRAŠVIETIMAS MIEGAMOJO ERDVĖS LINK.

Iš svetainės erdvės miegamojo erdvės link.

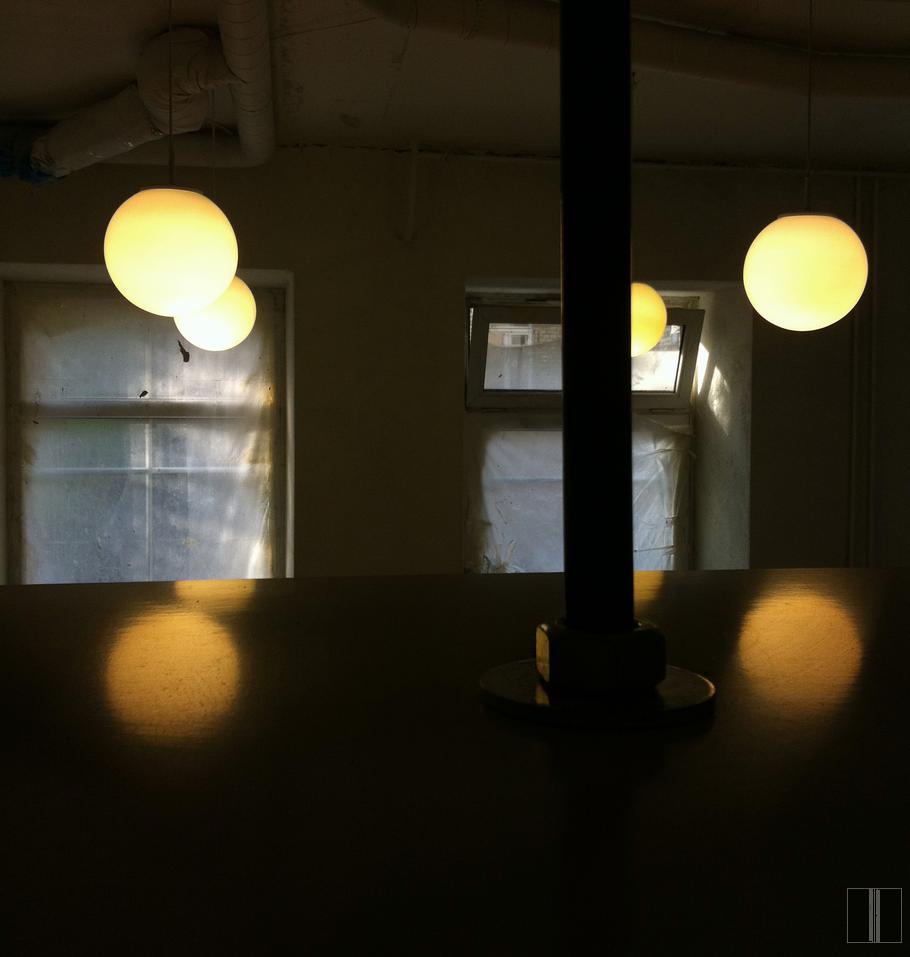

Šviestuvai svetainėje

ŠVIESTUVAI SVETAINĖJE

Keturi burbulai..

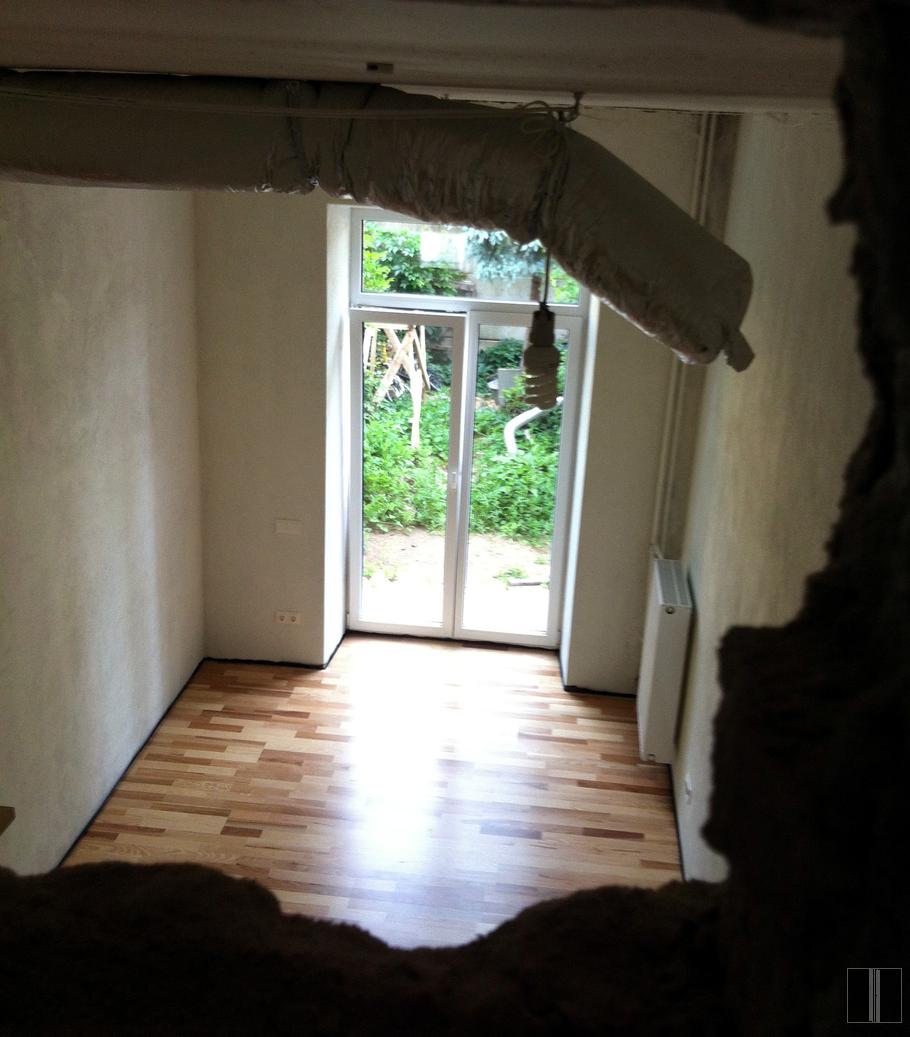

Grindys ir langas miegamojo erdvėje

GRINDYS IR LANGAS MIEGAMOJO ERDVĖJE

Miegamojo erdvė iš palubio.

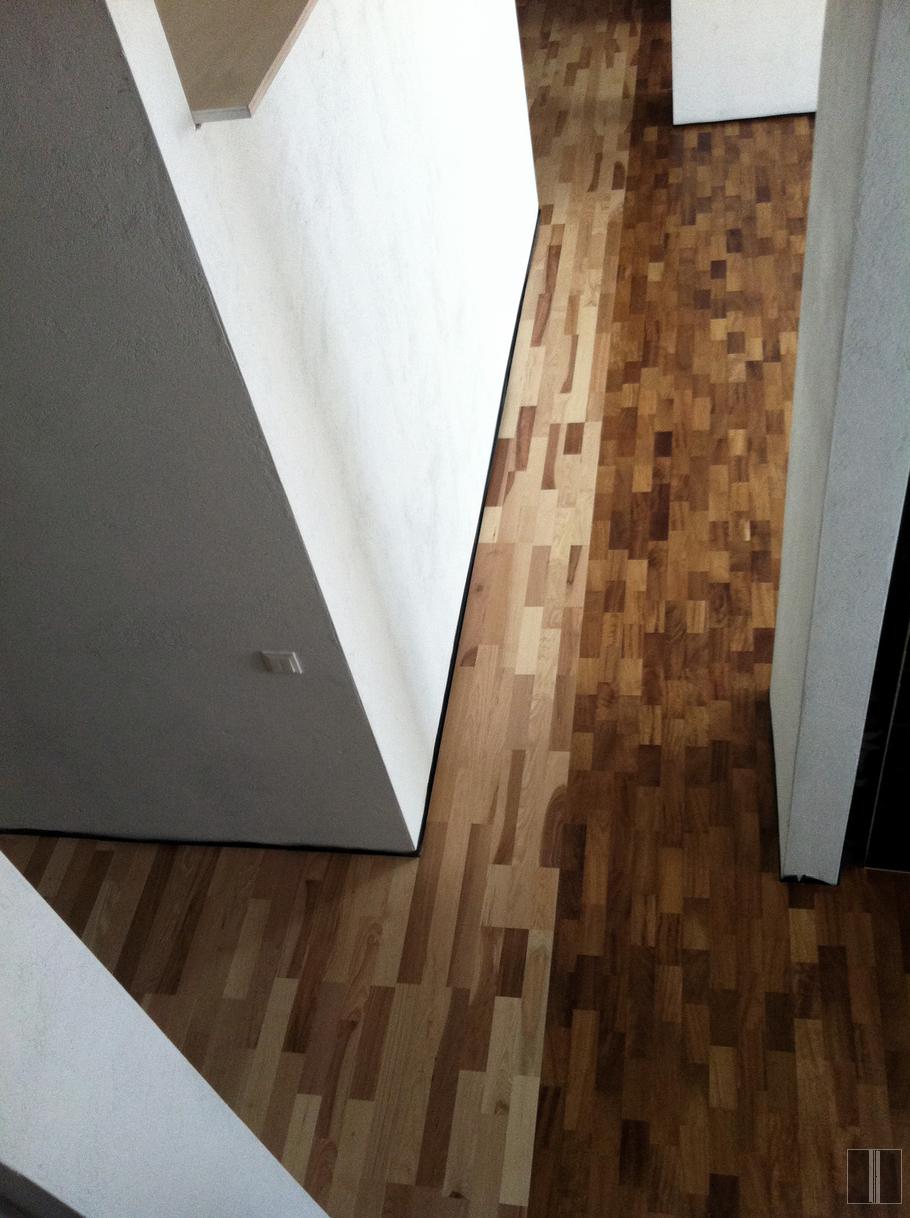

Šviežiai paklota buto grindų danga

ŠVIEŽIAI PAKLOTA BUTO GRINDŲ DANGA

Virtuvės erdvė: nuo šaldytuvo viršaus.

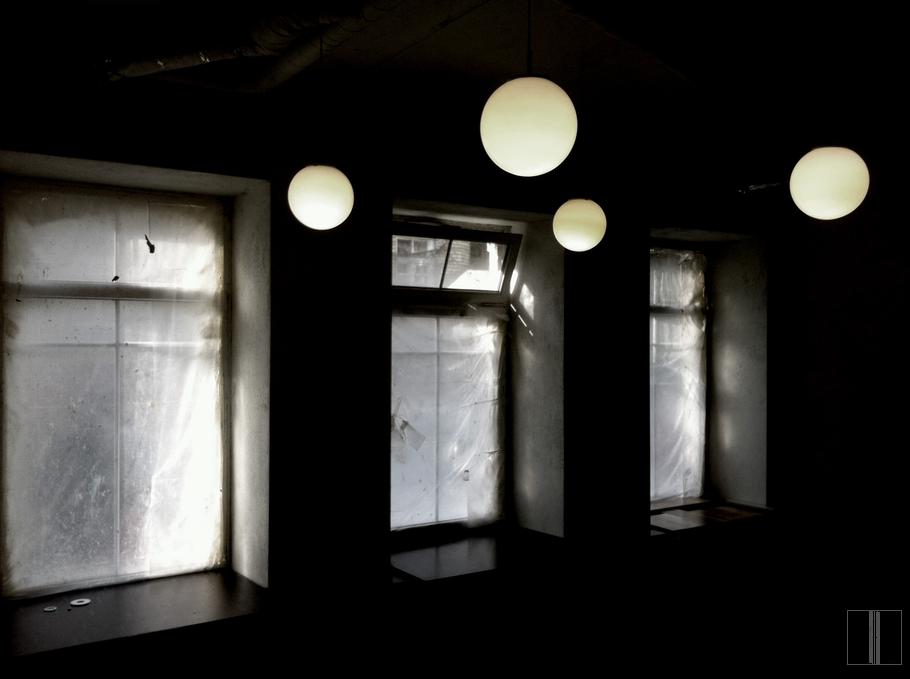

Burbulai svetainėje

BURBULAI SVETAINĖJE

Keturi rutuliai.

Ortakiai nudažyti ta pačia spalva

ORTAKIAI NUDAŽYTI TA PAČIA SPALVA

Ortakiai irgi nupurškiami dažais.

Dangus pro miegamojo langą

DANGUS PRO MIEGAMOJO LANGĄ

Namų tankmėje - senamiestyje smagiau žvelgti aukštyn ;)

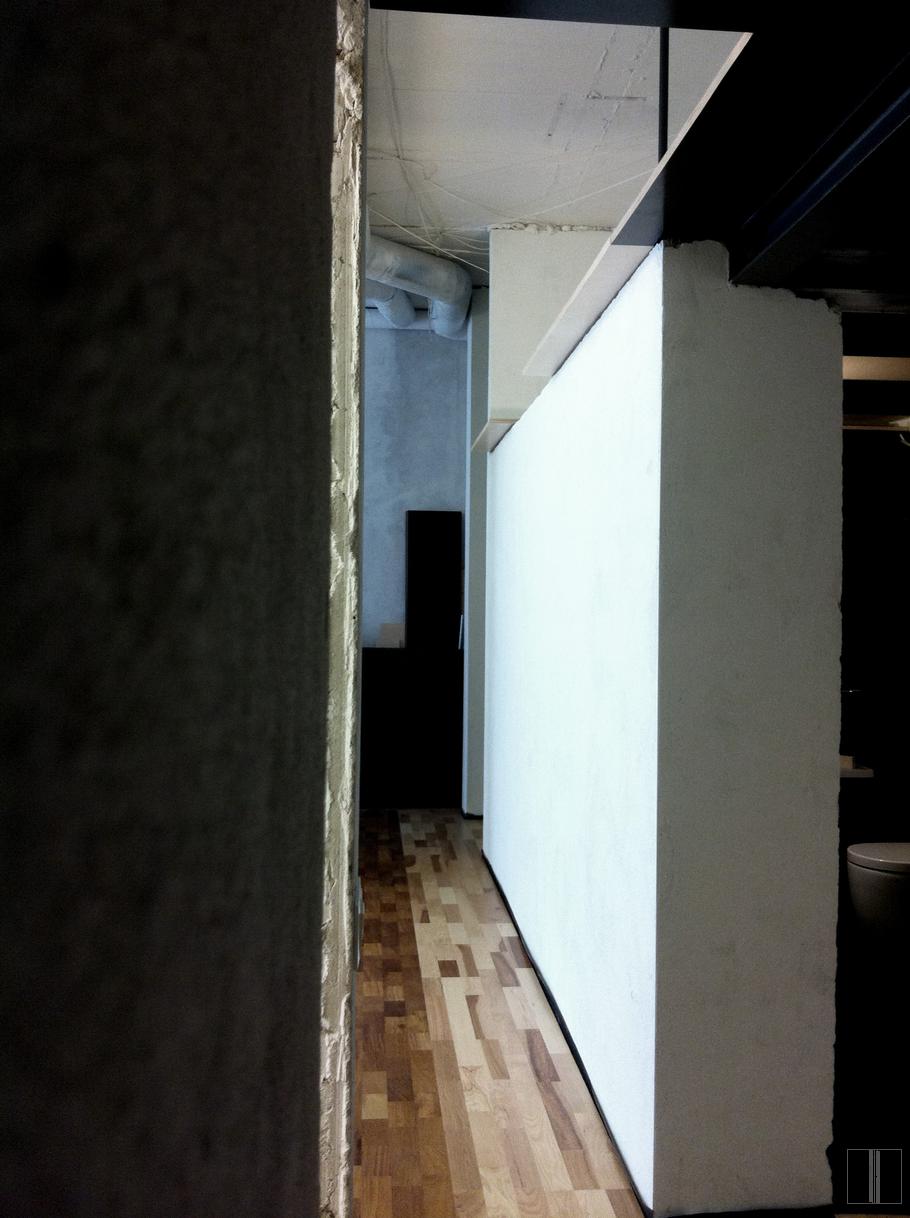

Pertvara skirianti vonią nuo svetainės

PERTVARA SKIRIANTI VONIĄ NUO SVETAINĖS

Virtuvės link nuo darbo kampo pro svetainę.

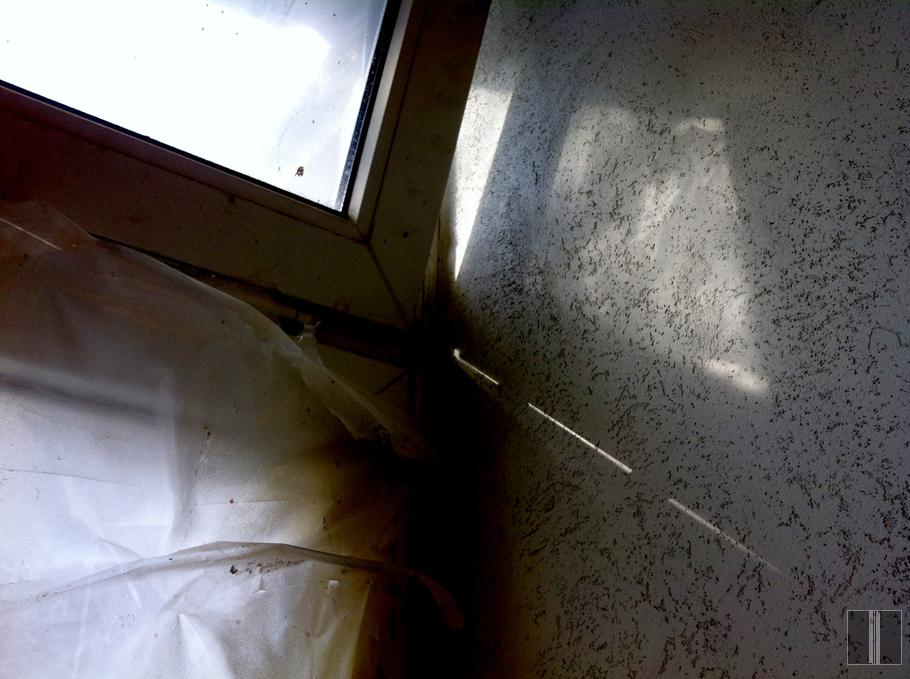

Šviesos žaismas ant tinkuotos sienos paviršiaus

ŠVIESOS ŽAISMAS ANT TINKUOTOS SIENOS PAVIRŠIAUS

Šviesos srautas, atspindžiai ir tinkuotas angokraštis.

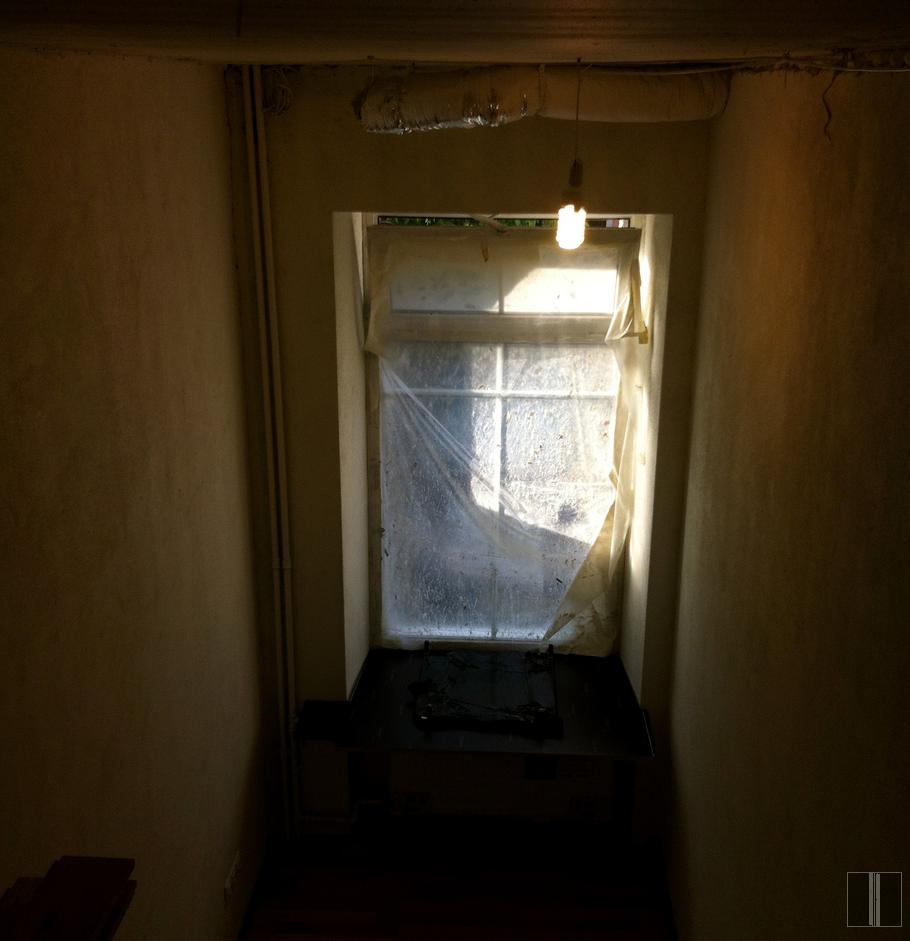

Lemputės šviesos srautas

LEMPUTĖS ŠVIESOS SRAUTAS

Schematiškas taupios lemputės suokalbis su saule lipdant šviesos srautą ;)

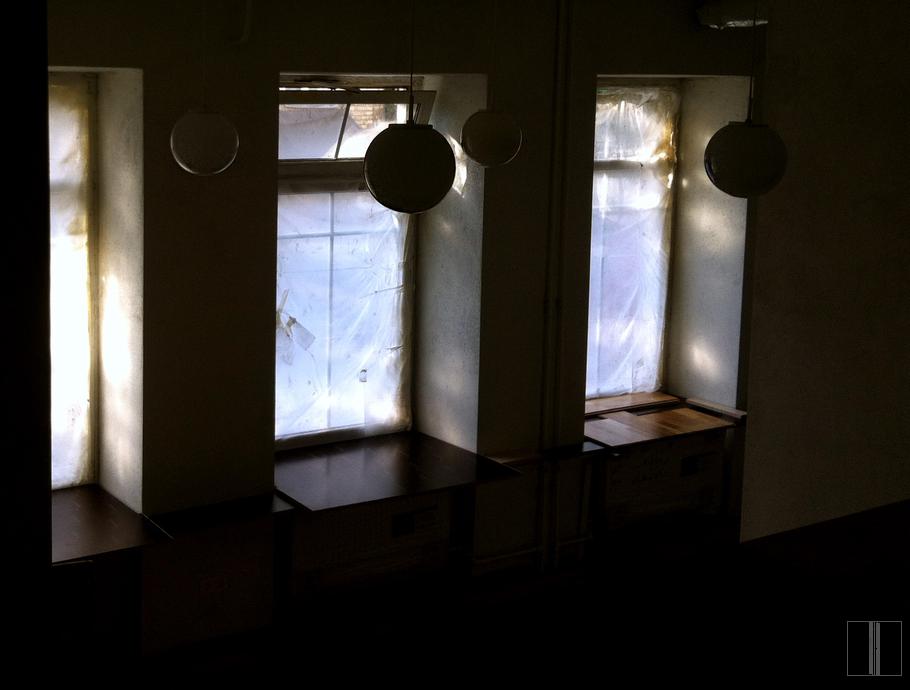

Sklindanti šviesa svetainės erdvėje

SKLINDANTI ŠVIESA SVETAINĖS ERDVĖJE

Langai taip ilgai buvo apklijuoti, kad nuėmus plėvelę vaizdas išgąsdino: automobiliai ir purvas kieme, todėl nuspręsta langų viršutines dalis atidengti, o apatines apklijuoti matine šviesai laidžia plėvele. Taip matysis dangus, medžių šakos ir pateks šviesa.

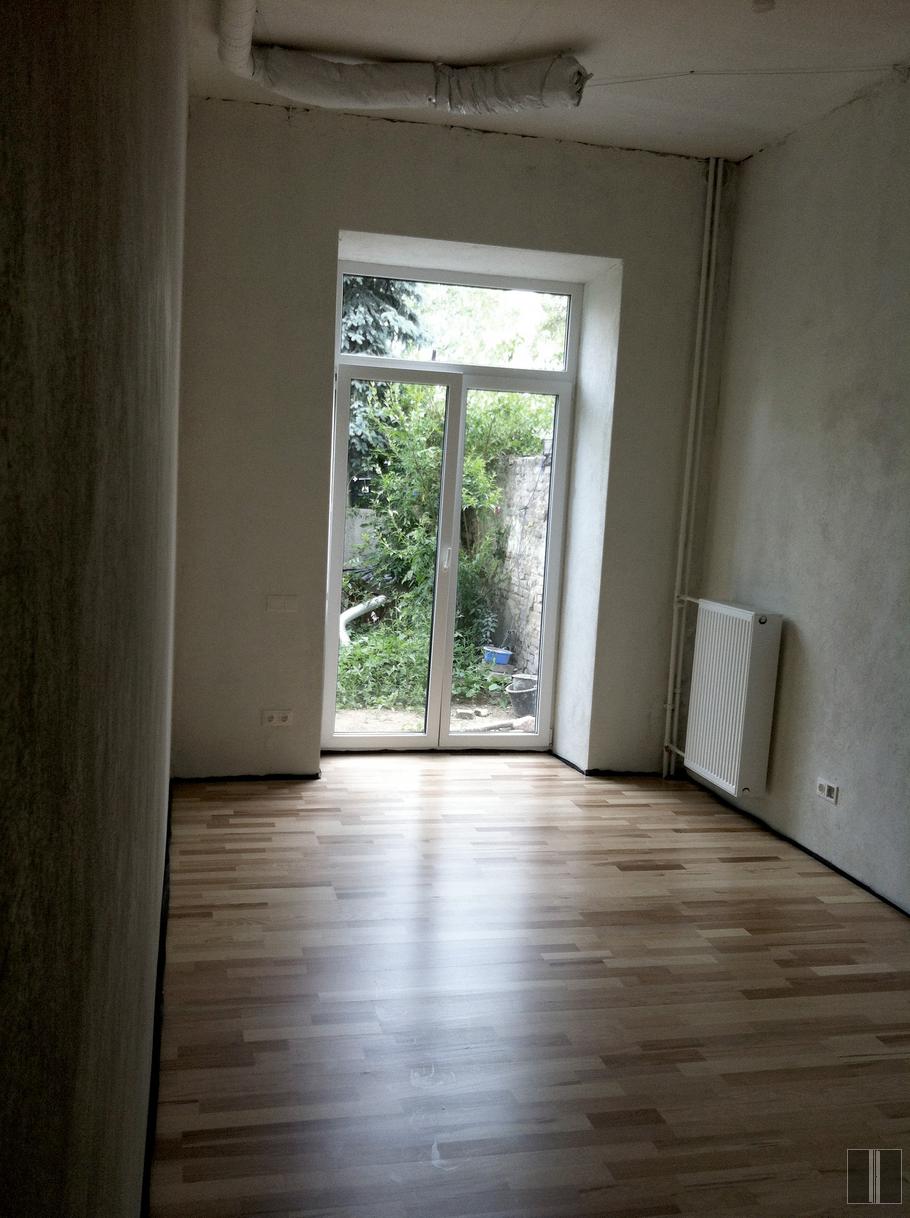

Miegamasis bute

MIEGAMASIS BUTE

Miegamojo erdvė.

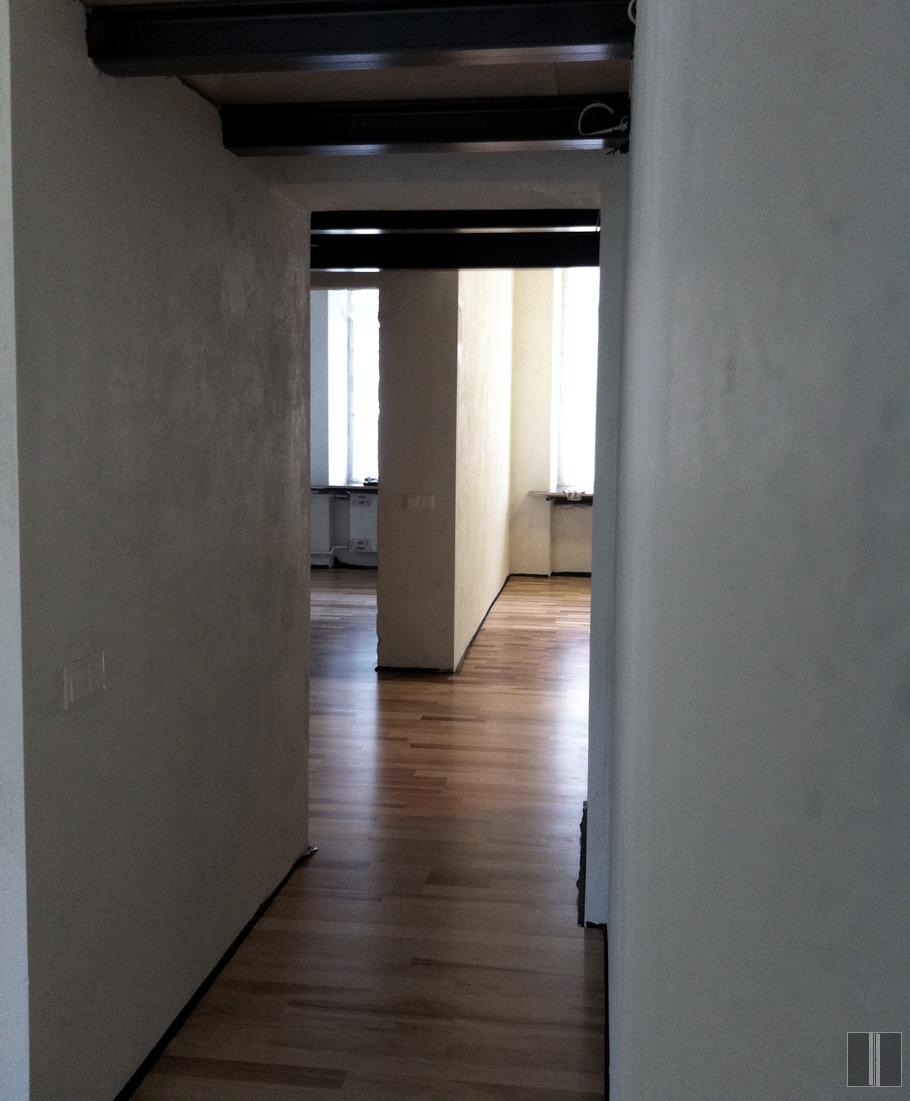

Grindų danga

GRINDŲ DANGA

Iš miegamojo erdvės svetainės link.

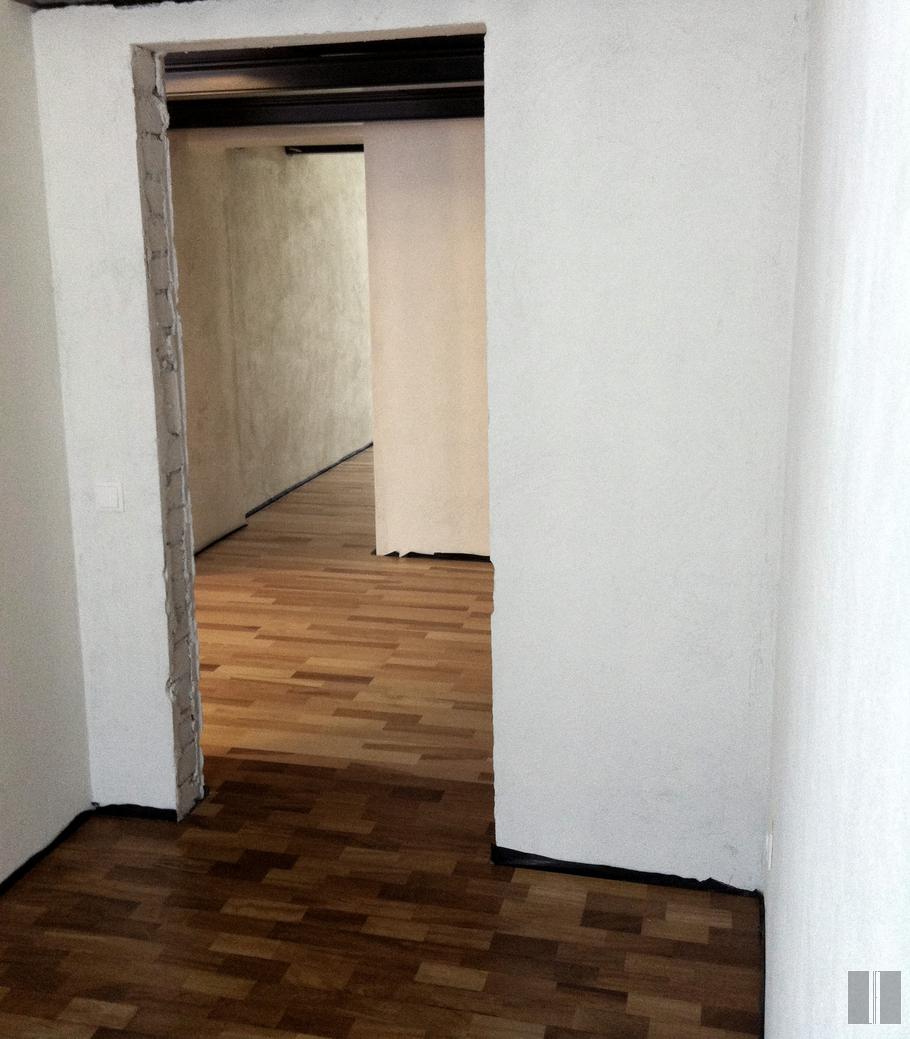

Erdvės bute

ERDVĖS BUTE

Iš mažosios erdvės miegamojo link pro darbo kampą.

Atspindys lempos gaubte

ATSPINDYS LEMPOS GAUBTE

Burbulai atvyko iš apleistos poilsio bazės.

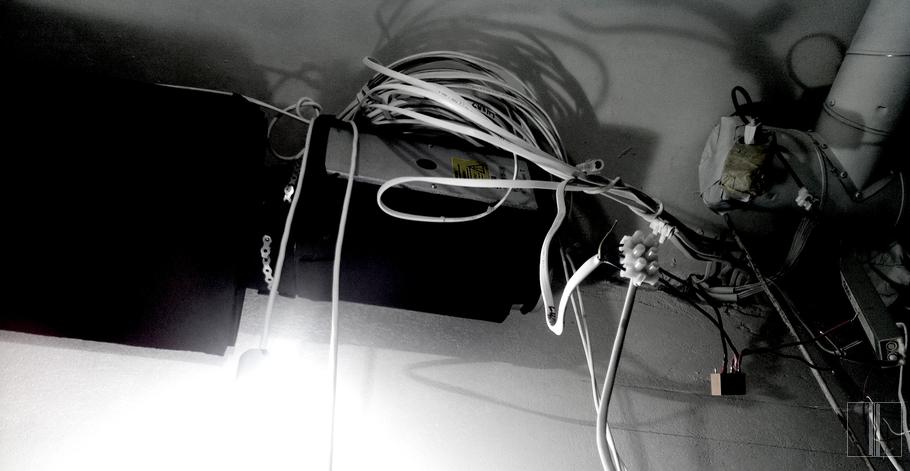

Inžinerinės sistemos

INŽINERINĖS SISTEMOS

Ventiliacijos sistemos elementai: filtrų dėžė ir oro pašildymo modulis. Čia bus montuojamas rekuperacinis ventiliacijos įrenginys.

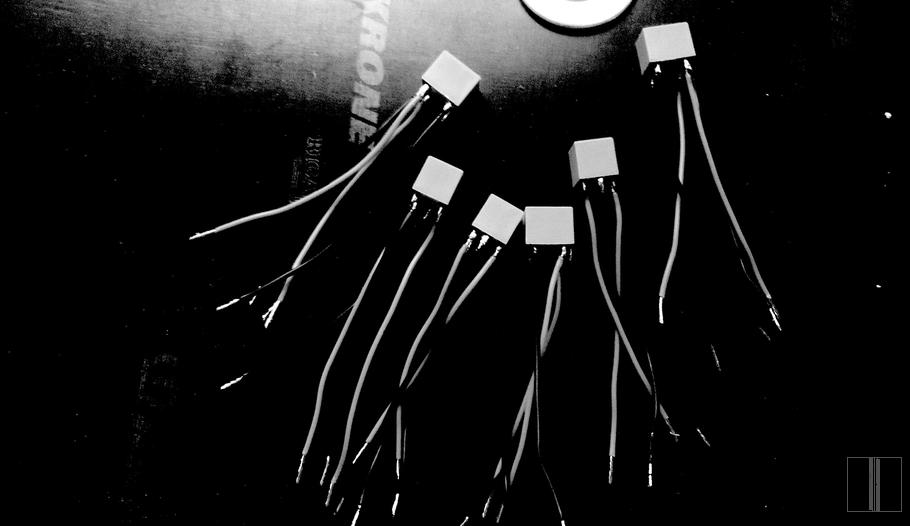

Sulituotos relės

SULITUOTOS RELĖS

Relės apšvietimo sistemos valdymui.

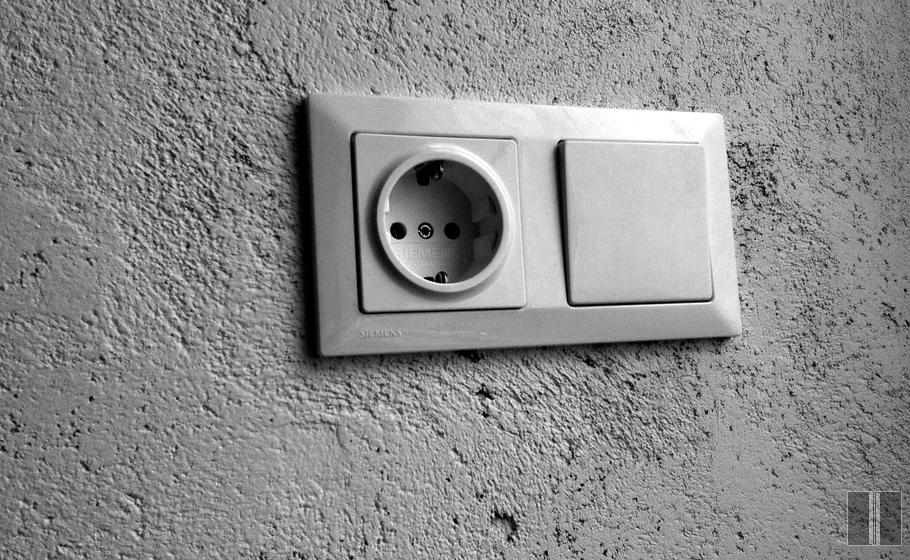

Kištukinis lizdas ir jungtukas

KIŠTUKINIS LIZDAS IR JUNGTUKAS

Lizdai balti. Naudota SIEMENS DELTA line serija (platintojas ARDENA, Vytenio g. 20, Vilnius).

Laikina buto apsaugos sistema

LAIKINA BUTO APSAUGOS SISTEMA

Maišiuke - veikianti apsaugos signalizacijos centralė, kuri saugo nuo nelauktų svečių.

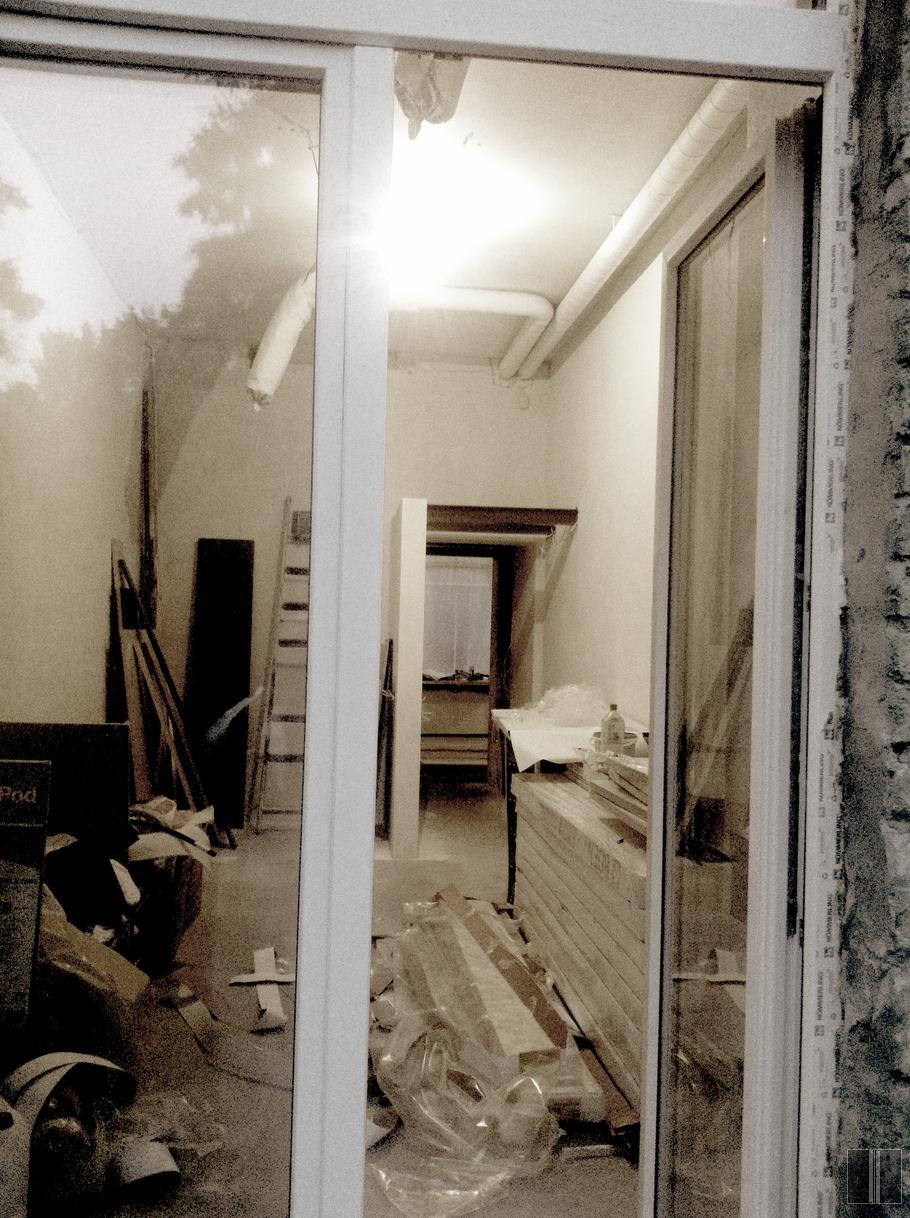

Parketlentės laikomos bute prieš klojant, kad susivienodintų drėgmės kiekiai

PARKETLENTĖS LAIKOMOS BUTE PRIEŠ KLOJANT, KAD SUSIVIENODINTŲ DRĖGMĖS KIEKIAI

Parketlentės jau apsiprato bute, tad pradedamos kloti. Naudojamos BOEN parketlentės: HICKORY TOWN ir IROKO TECHNO. Parketlentės 14 mm storio.

Dėmių žaismas arba siurbiamos dulkės

DĖMIŲ ŽAISMAS ARBA SIURBIAMOS DULKĖS

Atlupamos apsauginės plėvelės ir siurbiama vėl.

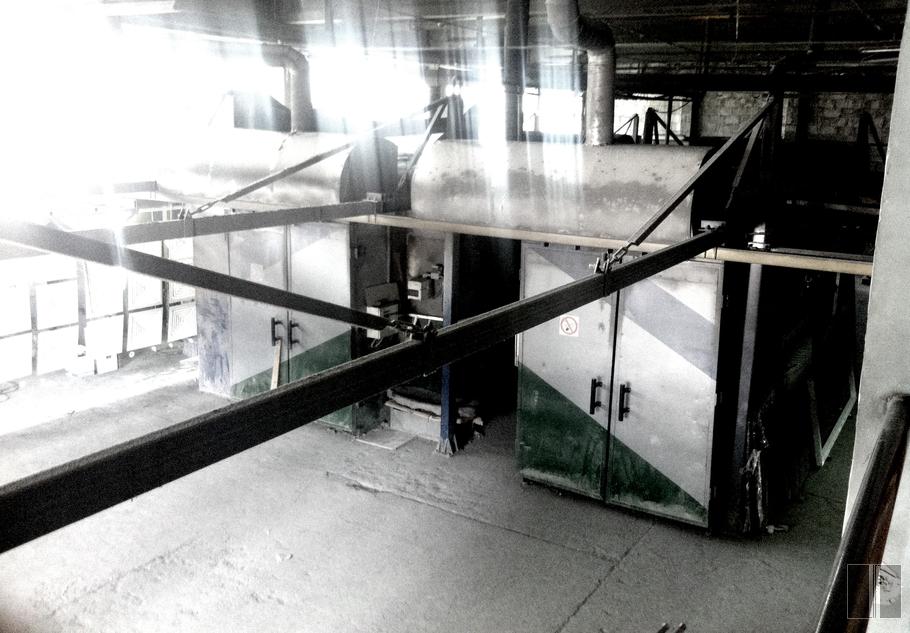

Miltelinio dažymo krosnys

MILTELINIO DAŽYMO KROSNYS

Miltelinis dažymas: milteliais padengtą gyvatuko stovą dedą į gigantišką krosnį ir kepa. UAB BETRIOLIS, Motorų g. 14, Vilnius.

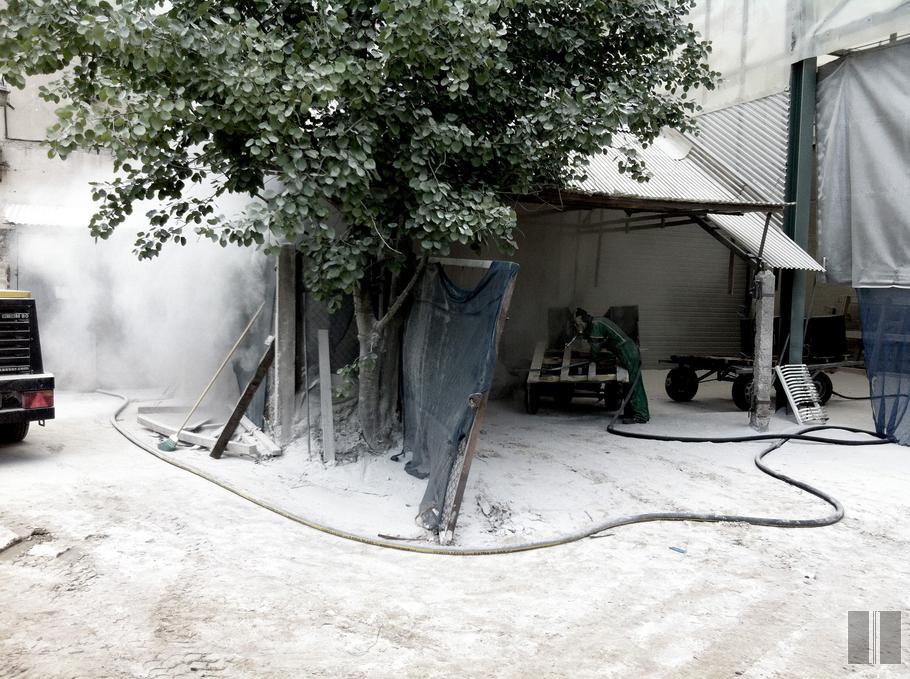

Smėliuotojas kitoje planetoje

SMĖLIUOTOJAS KITOJE PLANETOJE

Kitoje planetoje... Smėliuojamas būsimas gyvatuko stovas.

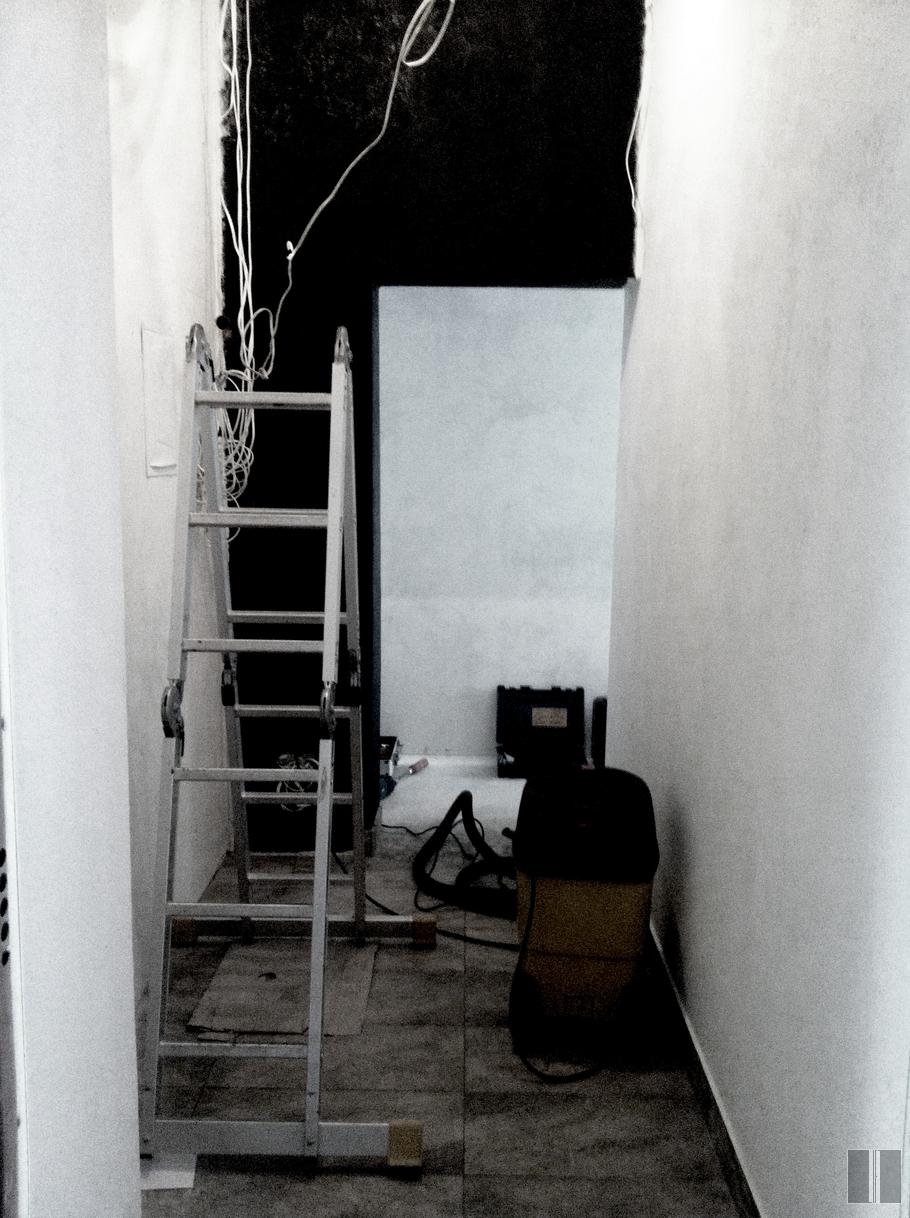

Juoda detalė koridoriuje

JUODA DETALĖ KORIDORIUJE

Koridorius. Kai visas butas nupurškiamas šilta baltų atspalviu MOTHER OF PEARLS, tada viena koridoriaus sienos stebuklinga detalė dažoma juodu atspalviu BLACK MAGIC. Naudojami PPG PITTSBURGH PAINTS dažai [platina UAB VALKOR].

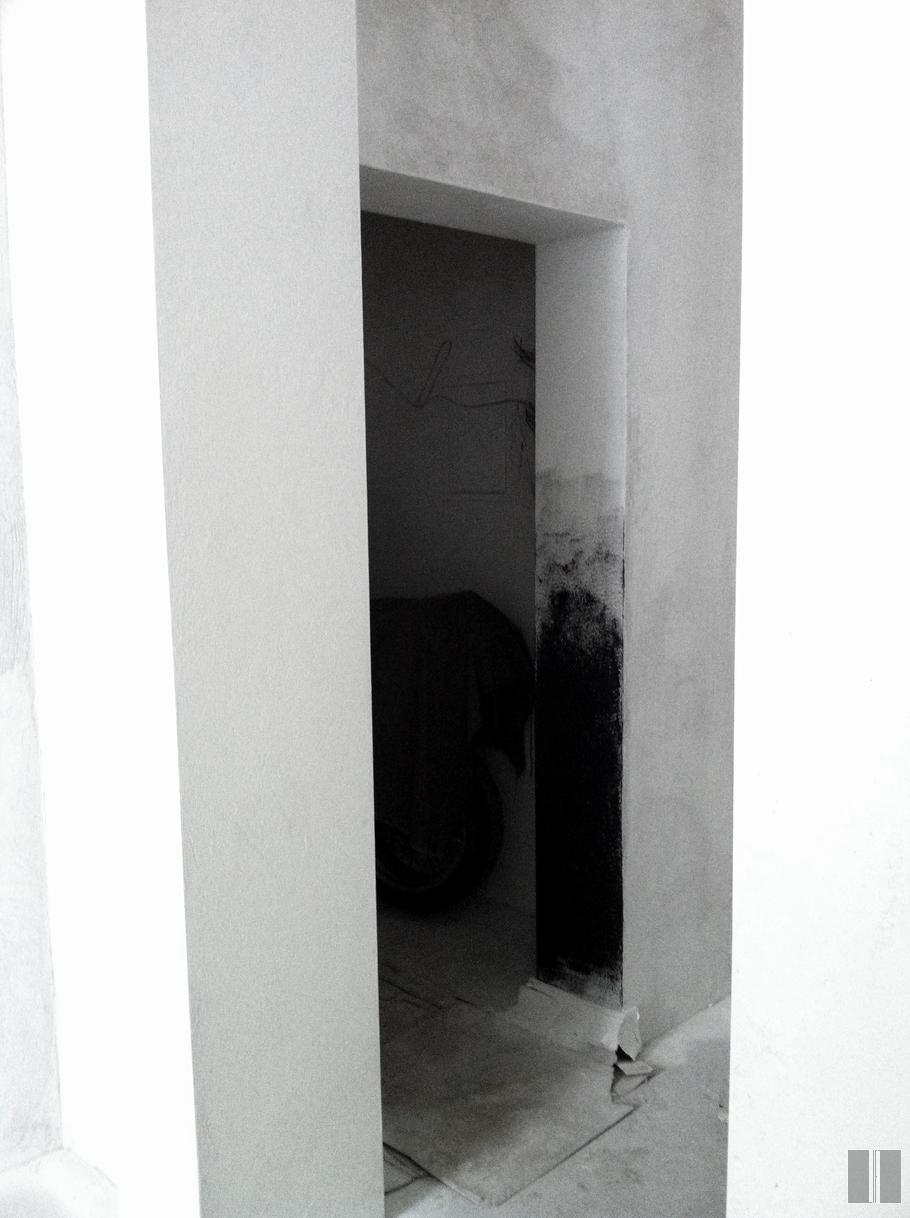

Siena dažoma juodai

SIENA DAŽOMA JUODAI

Viena stebuklingai juoda detalė.

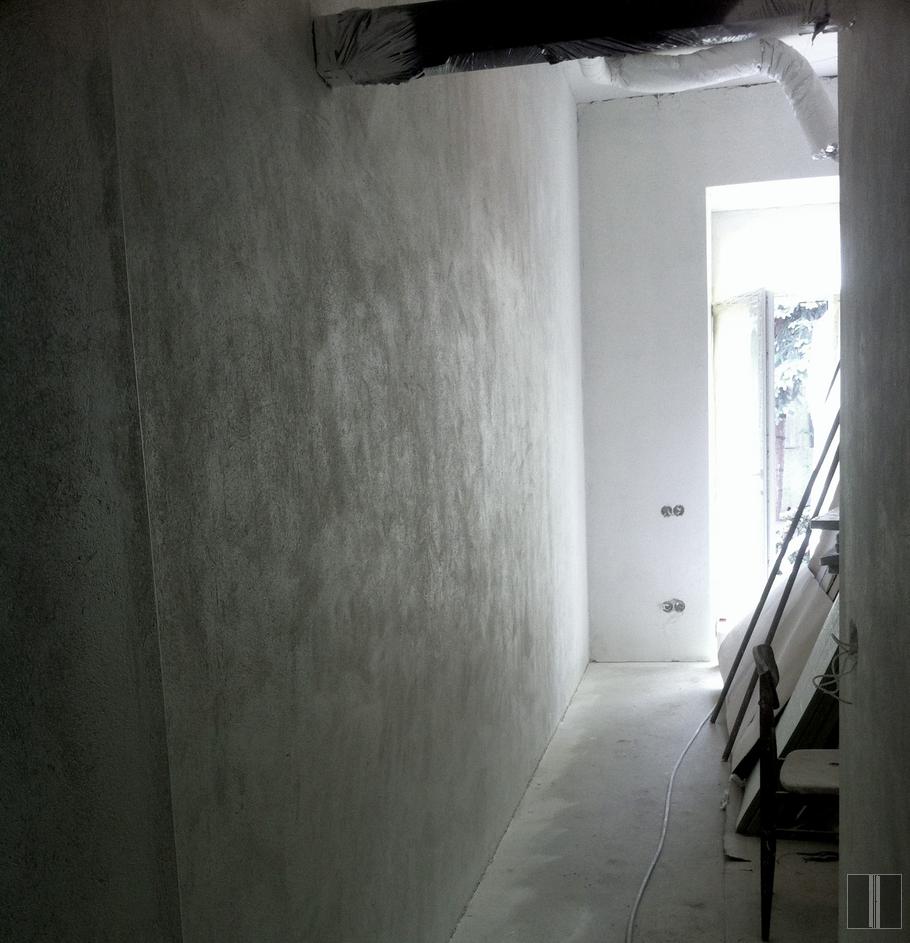

Miegamojo erdvės siena

MIEGAMOJO ERDVĖS SIENA

Tinkuota ir nudažyta miegamojo erdvės siena. Dažyta tiesiai ant tinko, siekiant išsaugoti tinko faktūrą.

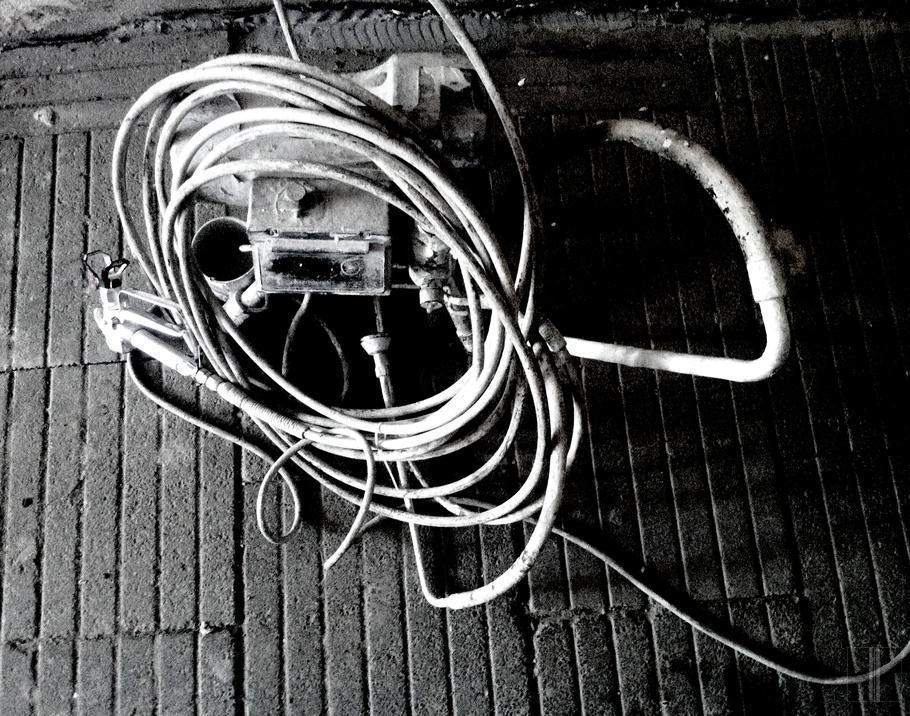

Beorė, aukšto slėgio dažymo sistema

BEORĖ, AUKŠTO SLĖGIO DAŽYMO SISTEMA

Dažų purkštuvas. Maksimalus slėgis 220 bar.

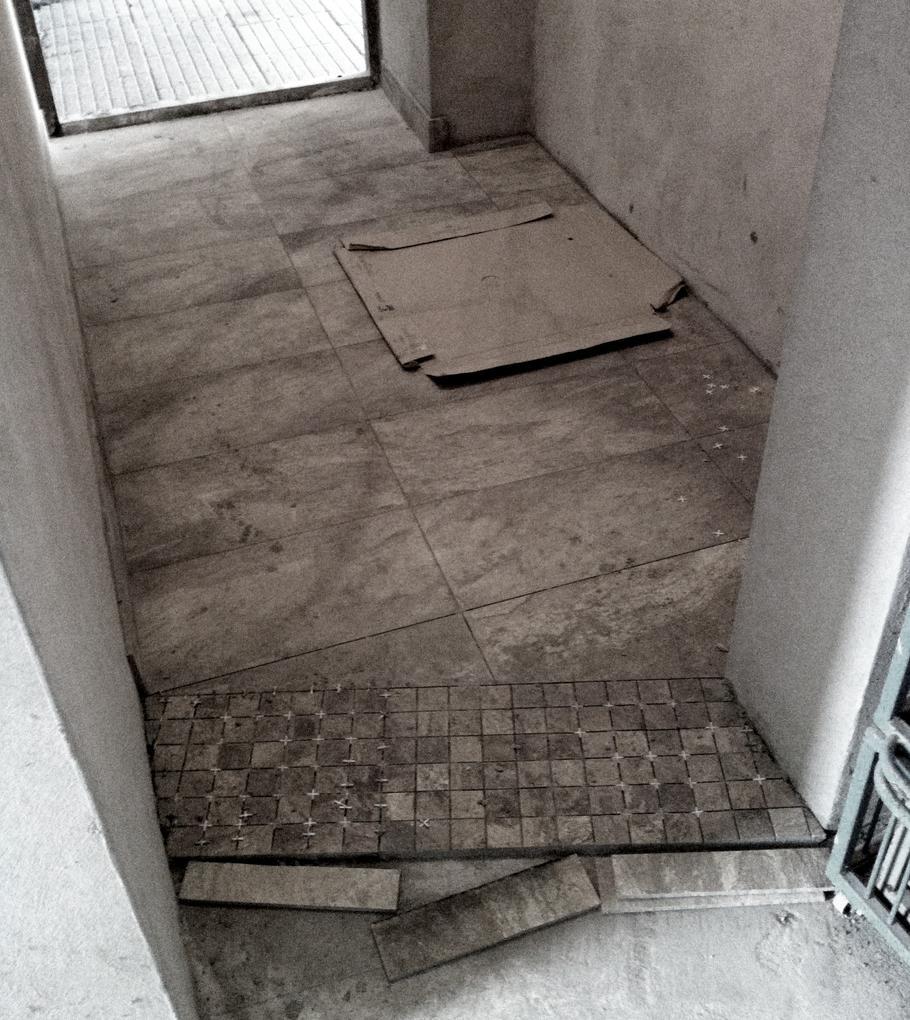

Akmens masės plytelės koridoriuje

AKMENS MASĖS PLYTELĖS KORIDORIUJE

Koridoriuje klijuojamos plytelės. Pasviras ir įstrižas slenkstis - mozaika (dažniausiai klijuotojai svajoja apie tūkstančius kvadratinių metrų vienoje plokštumoje, todėl tokius, reikalaujančius daugiau kruopštumo darbus dirbdami raukėsi).

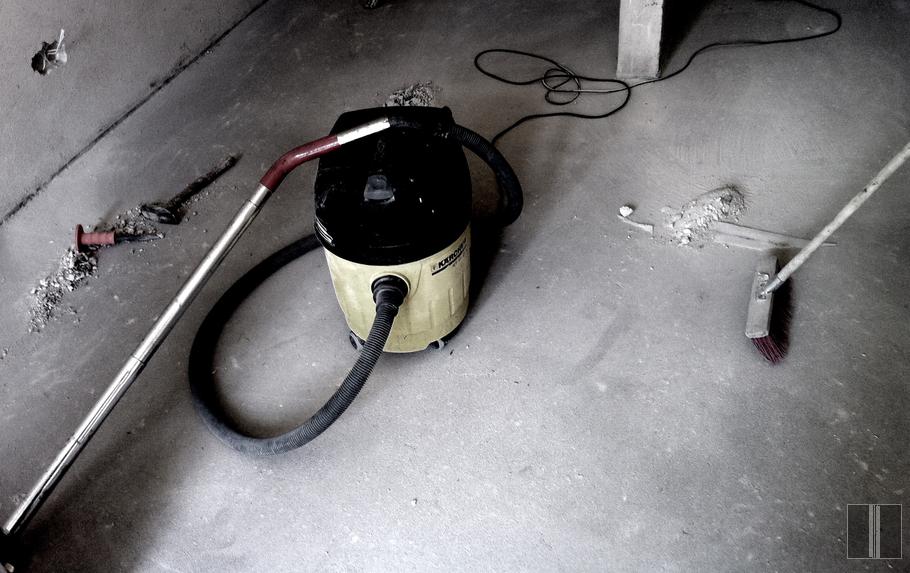

Patalpose išvalomos dulkės

PATALPOSE IŠVALOMOS DULKĖS

Pašalinami nelygumai, sušluojamos stambesnės šiukšlės ir siurbiamos grindys.

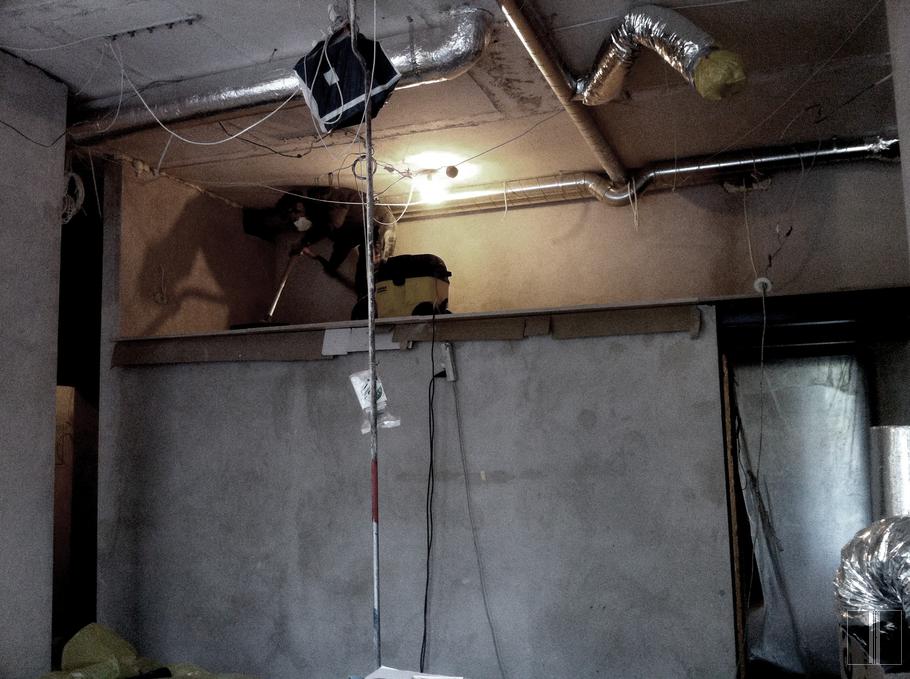

Nusiurbiami visi paviršiai

NUSIURBIAMI VISI PAVIRŠIAI

Nusiurbiamos ir sienos, ir lubos (prieš gruntuojant ir dažant).

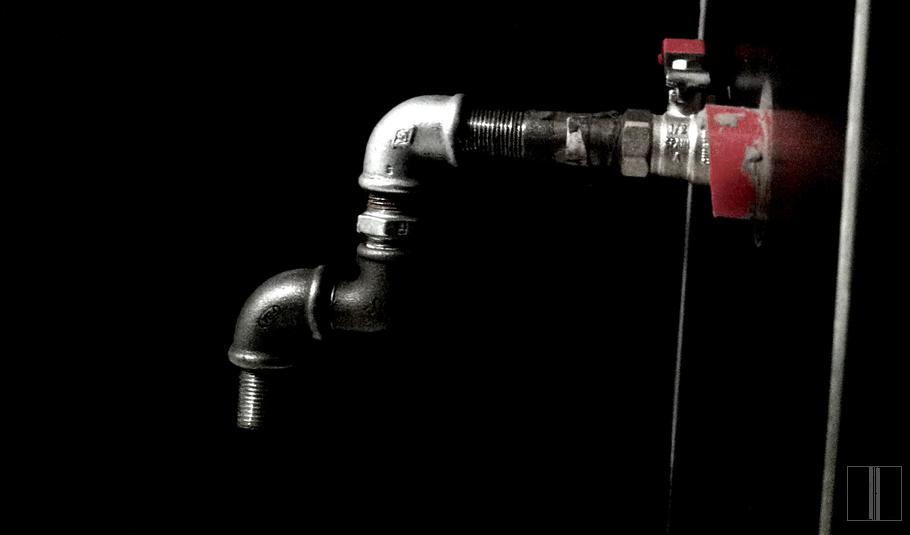

Čiaupas iš fasoninių dalių

ČIAUPAS IŠ FASONINIŲ DALIŲ

Čiaupas - eskizas.

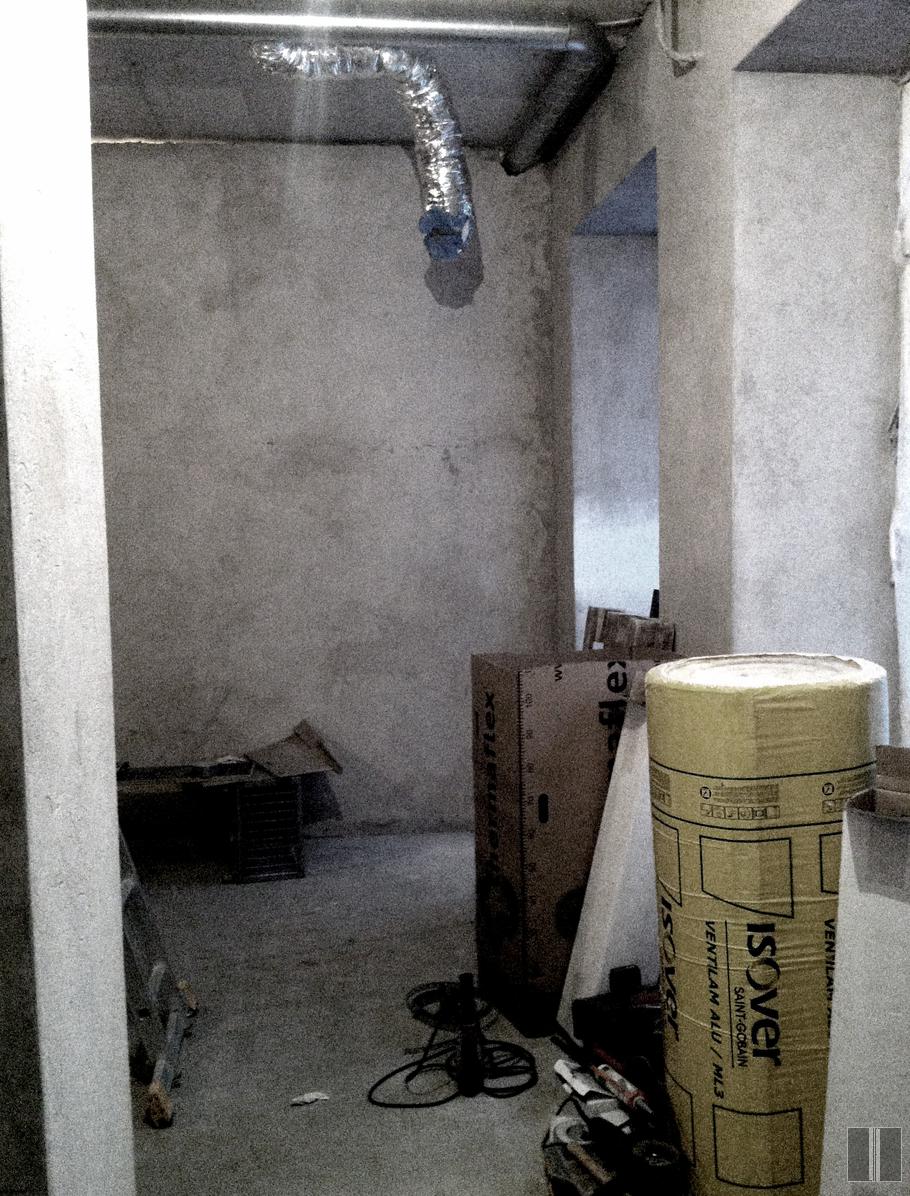

Bute bus sumontuota rekuperacinė ventilaicijos sistema

BUTE BUS SUMONTUOTA REKUPERACINĖ VENTILAICIJOS SISTEMA

Bute montuojama rekuperacinė, priverstinės ventiliacijos sistema, kuri nuolatos tieks šviežią bei švarų orą užtikrindama komfortiškas gyvenimo sąlygas ir taupys šilumą. Inžinieriaus projekte nurodyti ortakiai D125. Sistemą projektavo ir darbus atliko profesionalai EUROSTRATEGIJA. Darbininkai kruopštūs ir paliekantys švarią darbo vietą.

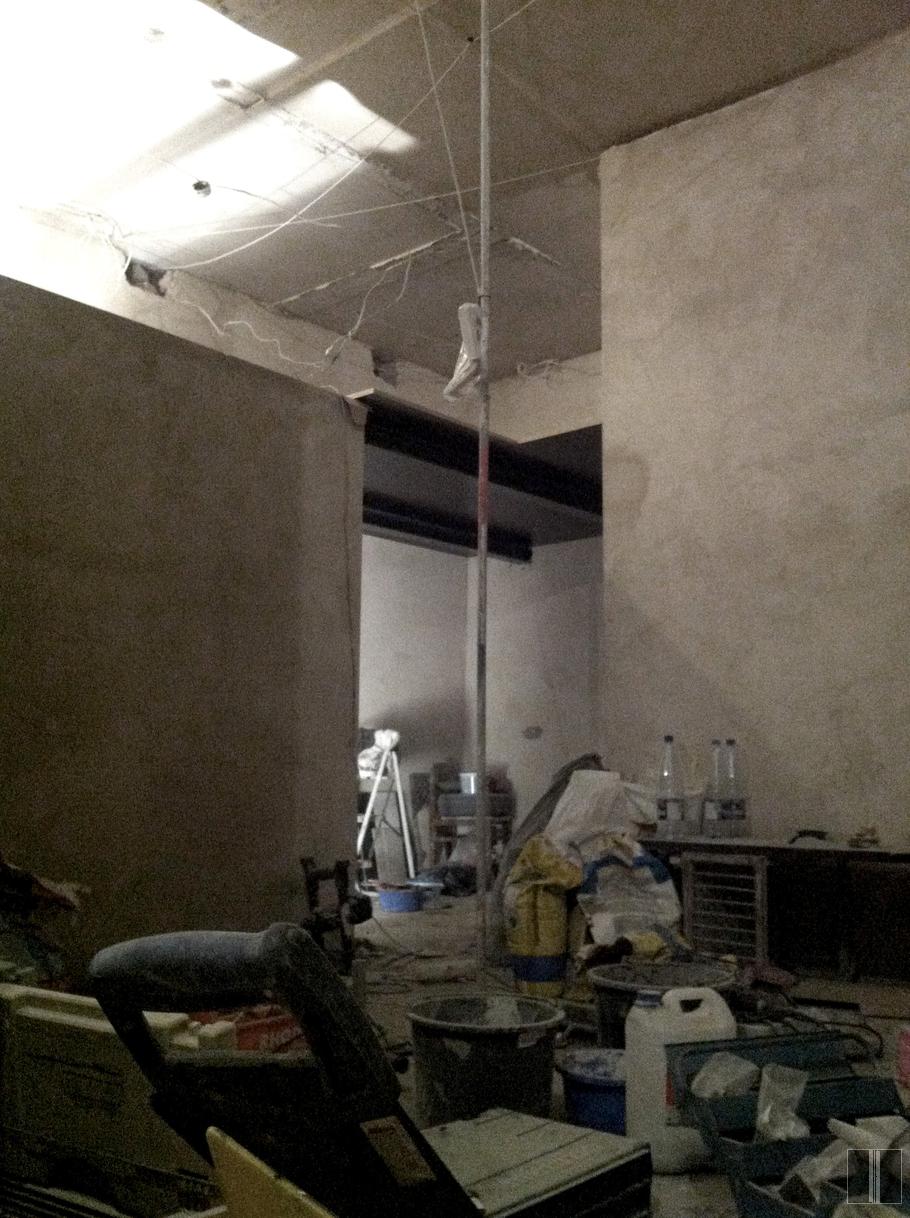

Virš vonios patalpos montuojama antresolė

VIRŠ VONIOS PATALPOS MONTUOJAMA ANTRESOLĖ

Išpjaunamos ir sumontuojamos pirmosios faneros plokštės antresolei. Rodosi, stoglangis, o tiesiog šviesa iš vonios krinta ant lubų ;).

Pjaunamas pagrindas

PJAUNAMAS PAGRINDAS

Pjaunama fanera antresolėms. Naudojama vandeniui atspari fanera, dengta fenolio plėvele. Plokščių storis 21 mm. Siekiant tikslumo, faneros plokštės pjaunamos vietoje. Pjaunant siaurapjūkliu reikia naudoti plastikinę įdėtinę detalę, kuri saugo, kad pjūkliukas pjautų be atplaišų.

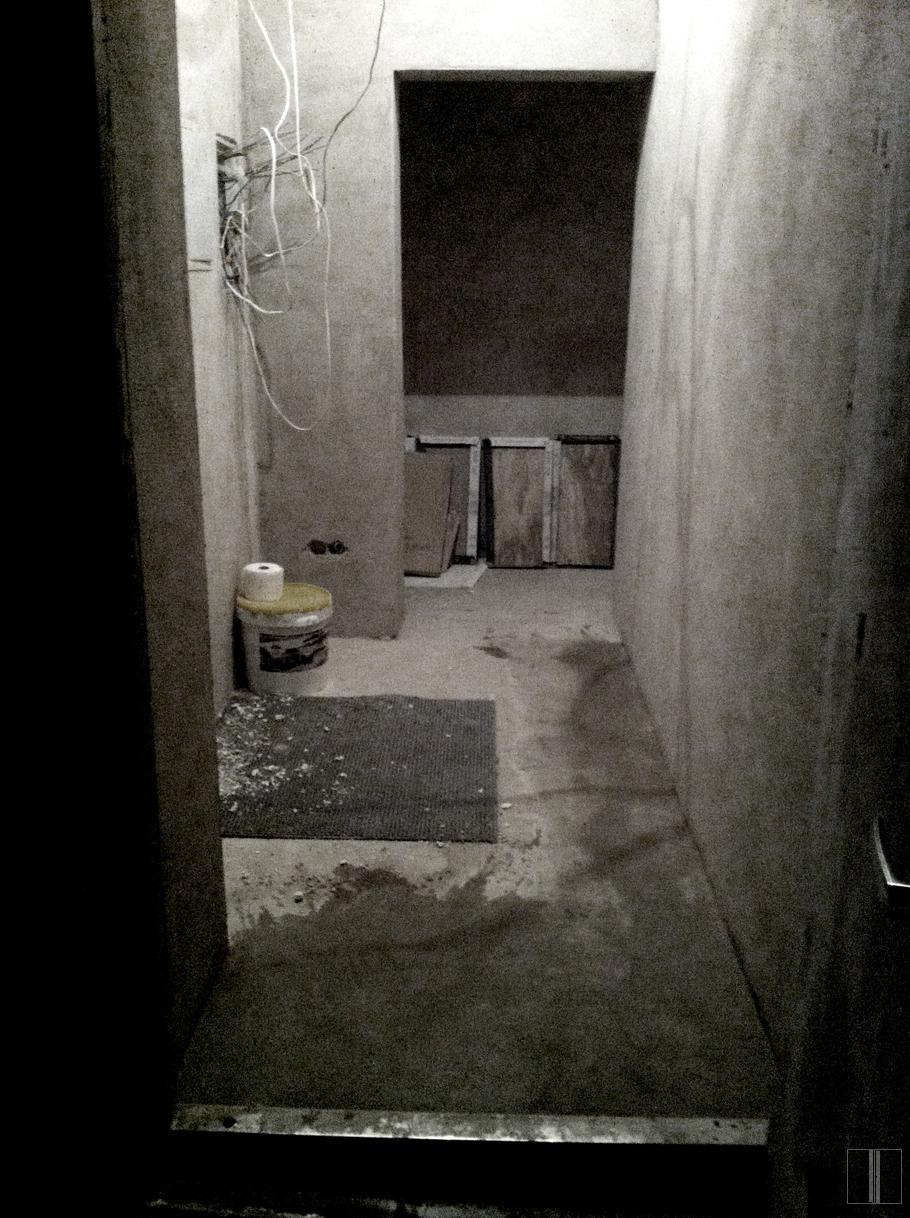

Atvyko koridoriaus plytelės

ATVYKO KORIDORIAUS PLYTELĖS

Koridorius. Atvyko plytelės.

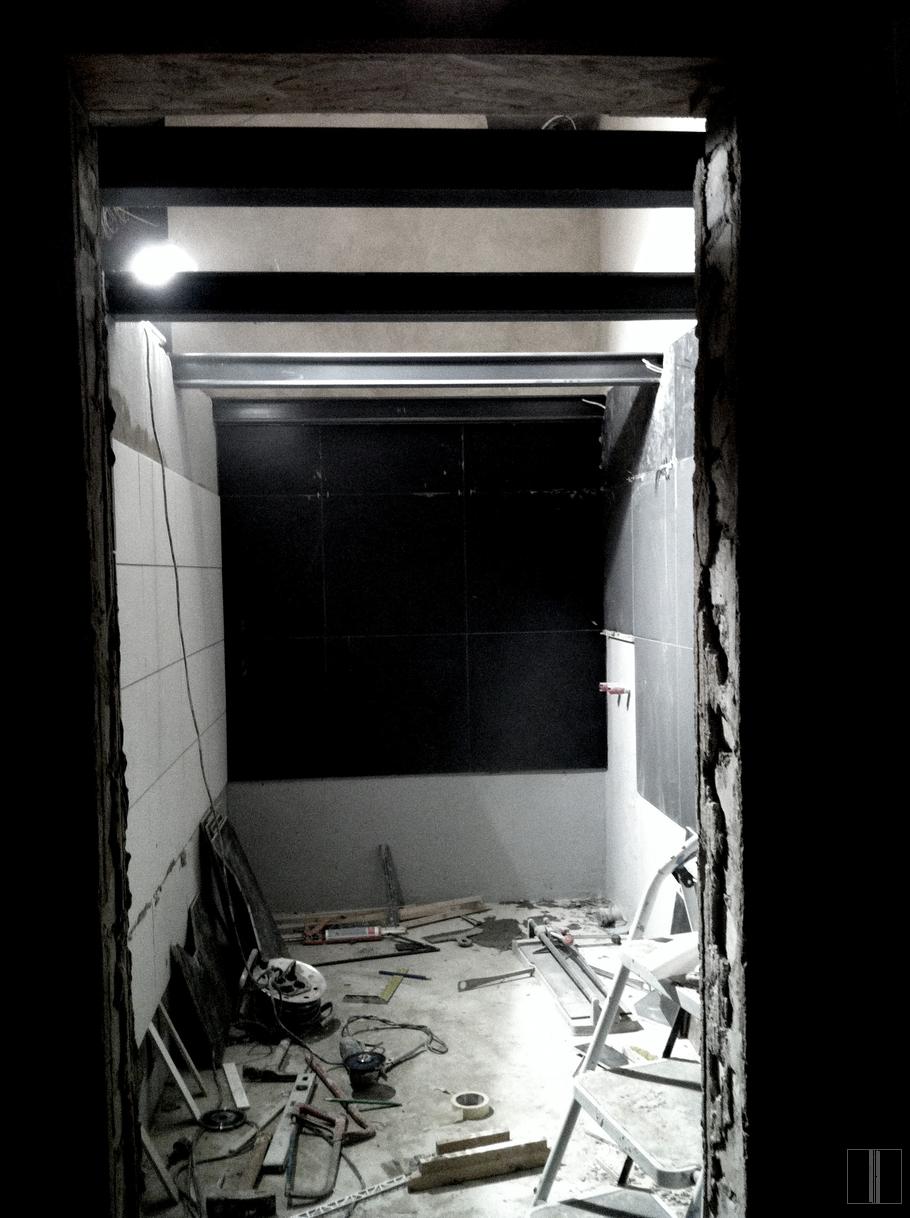

Vonioje klijuojamos plytelės

VONIOJE KLIJUOJAMOS PLYTELĖS

Vonios erdvei išrinkome vokiškas akmens masės plyteles VILLEROY&BOCH. Juodos 600x600 mm ir baltos 300x600 mm.

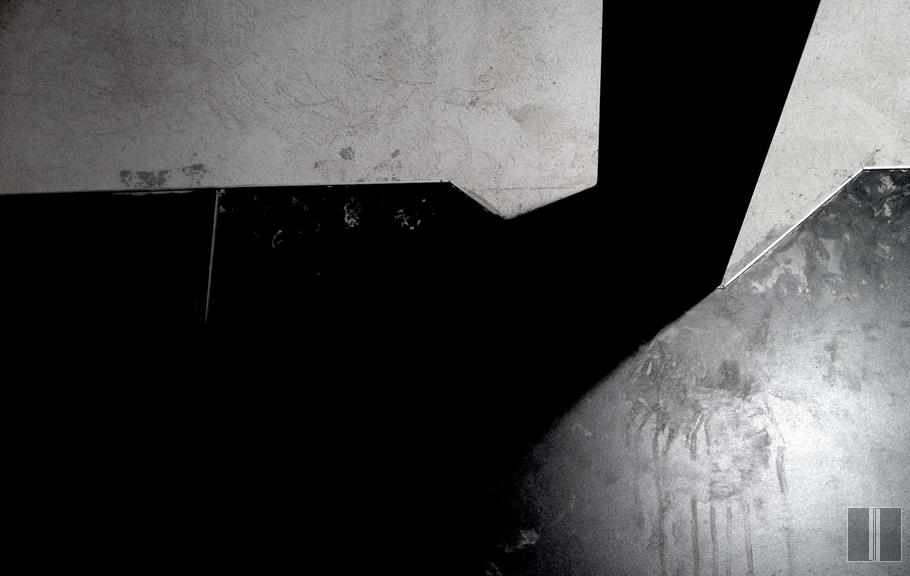

Metalinė sija vonioje

METALINĖ SIJA VONIOJE

Sunki sija metalinė tarsi "smenga" akmens masės plytelėse...

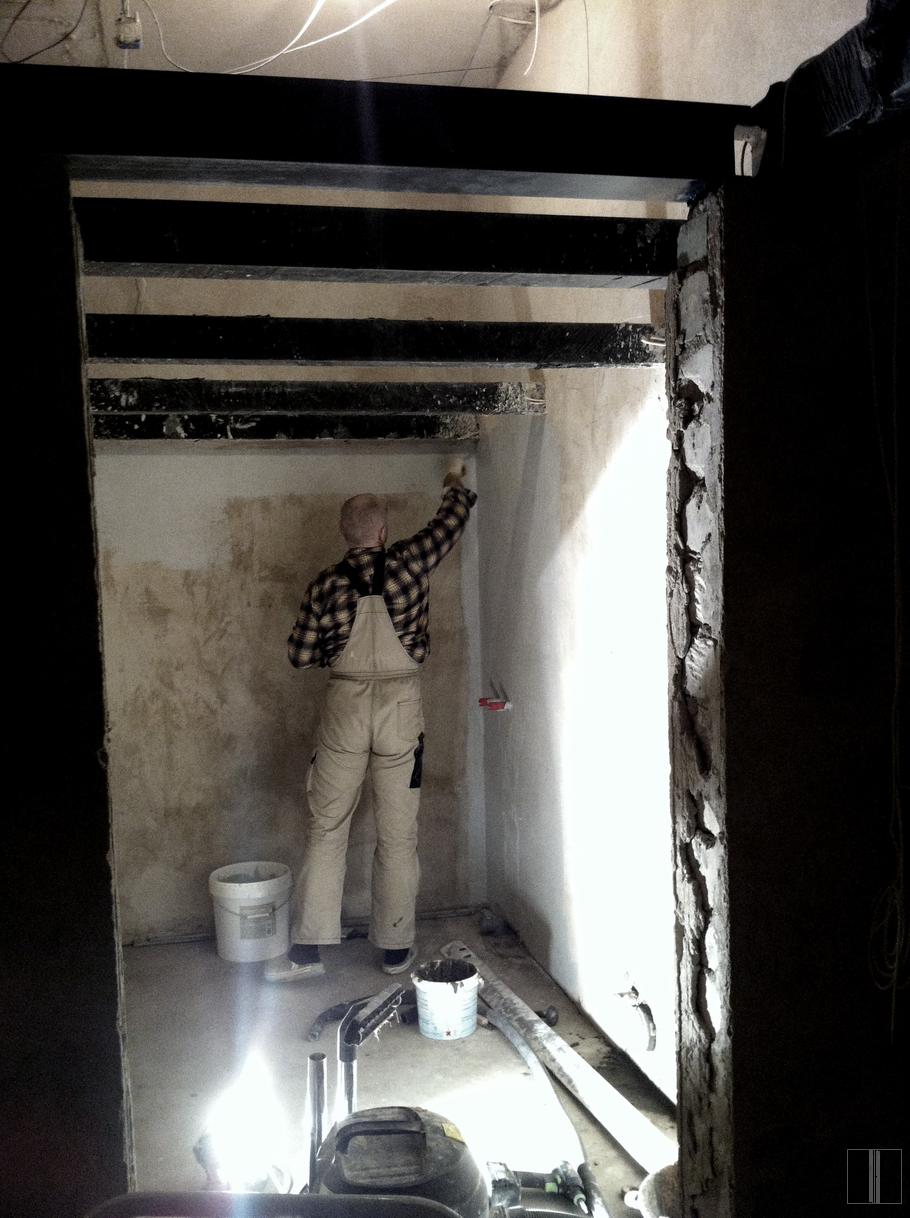

Hidroizoliacija vonioje

HIDROIZOLIACIJA VONIOJE

Vonios kambario sienos ir grindys tepamos hidroizoliacine danga.

Suvirintojas

SUVIRINTOJAS

Suvirinamos susisiekiančios sijos, kad nejudėtų.

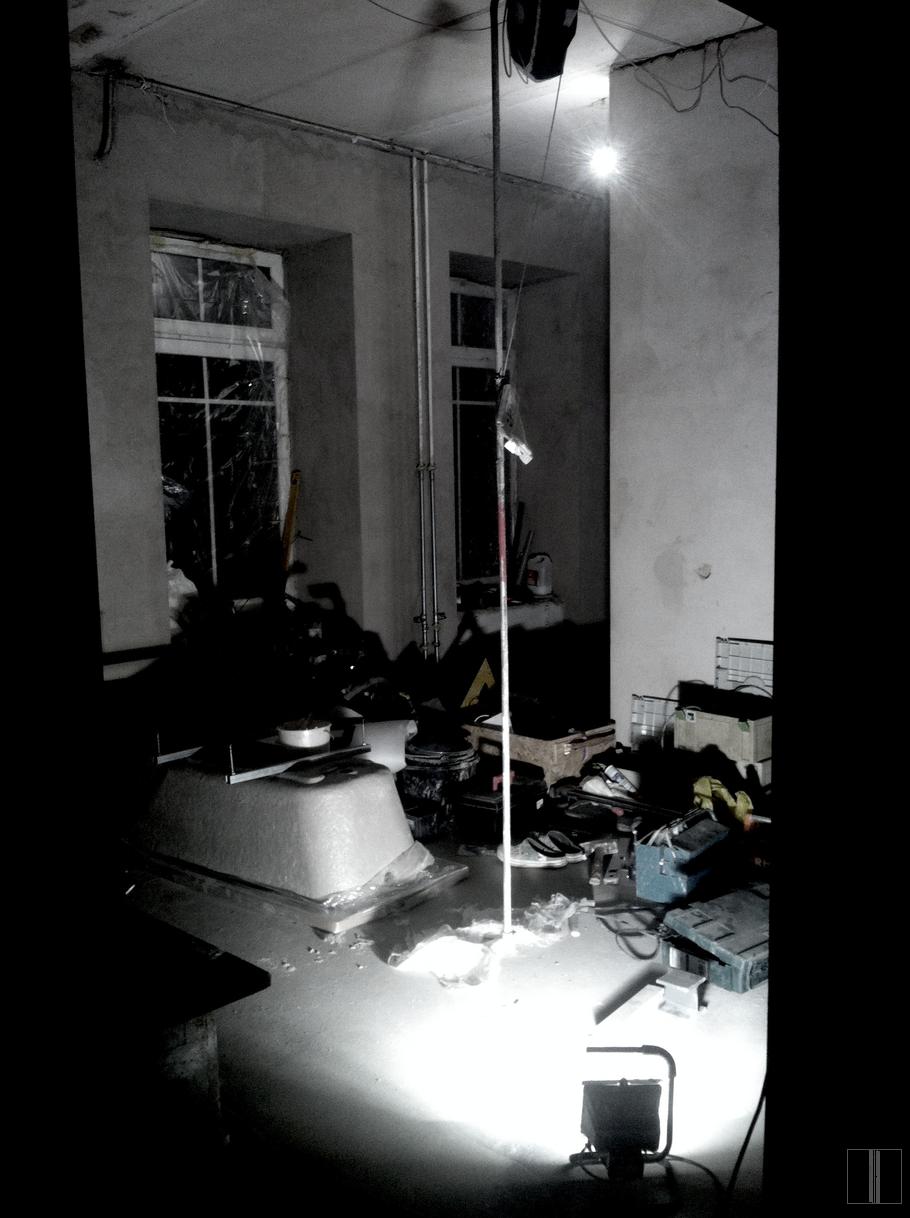

Plytelių klijuotojo jovalas

PLYTELIŲ KLIJUOTOJO JOVALAS

Atvyko plytelių klijuotojas, jo antras vardas - jovalas ;). Vėliau įdarbinome kitą meistrą.

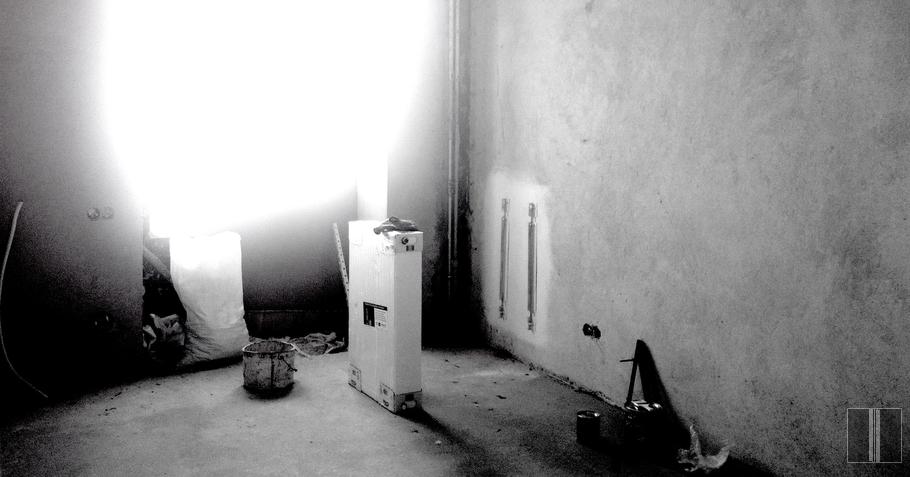

Už radiatoriaus nudažoma siena

UŽ RADIATORIAUS NUDAŽOMA SIENA

Atvyko radiatoriai, prieš pakabinant nudažoma siena, o kabinti skubama, nes jau žiema ir patalpose šalta. Pagal namo santechniko nurodymus ir buvusius šildymo prietaisus parinkti nauji šildymo prietaisai.

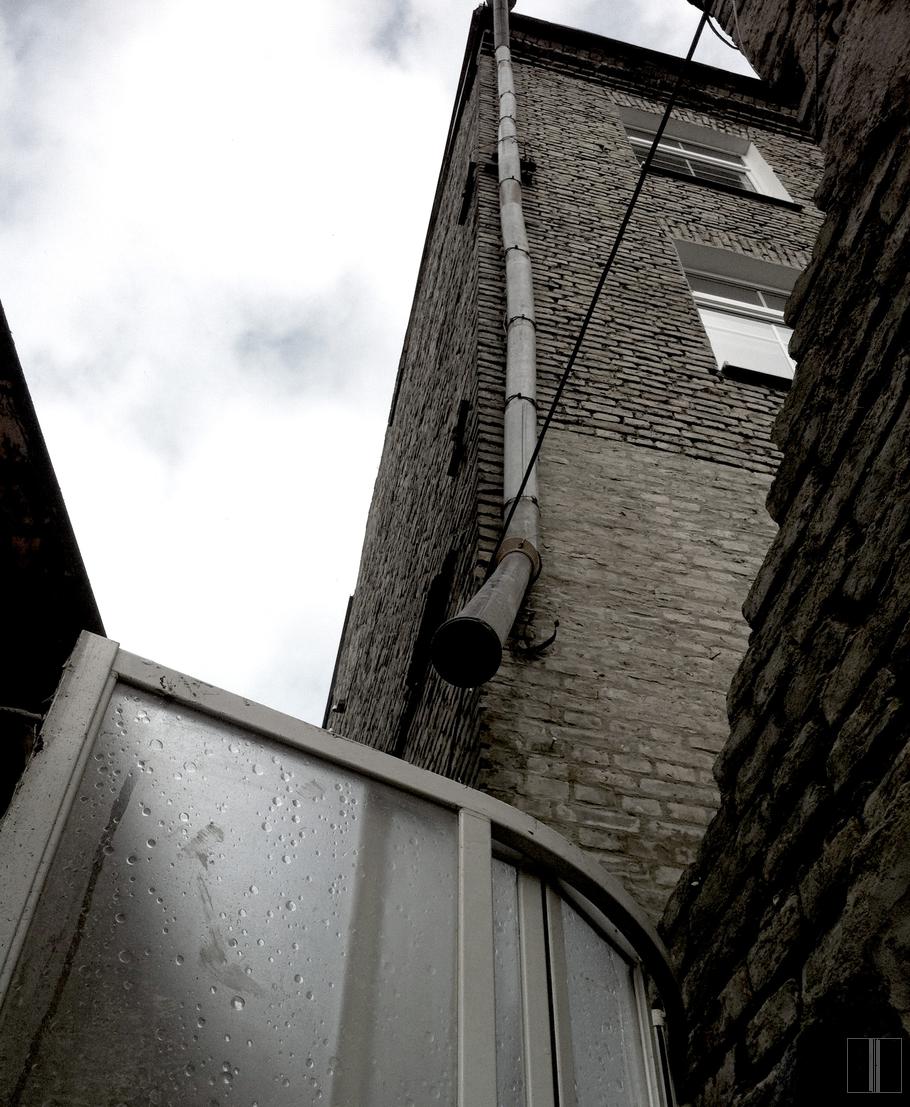

Atsinaujinantis vandens šaltinis

ATSINAUJINANTIS VANDENS ŠALTINIS

Dušo kabina po lietvamzdžiu - atsinaujinantis vandens šaltinis.

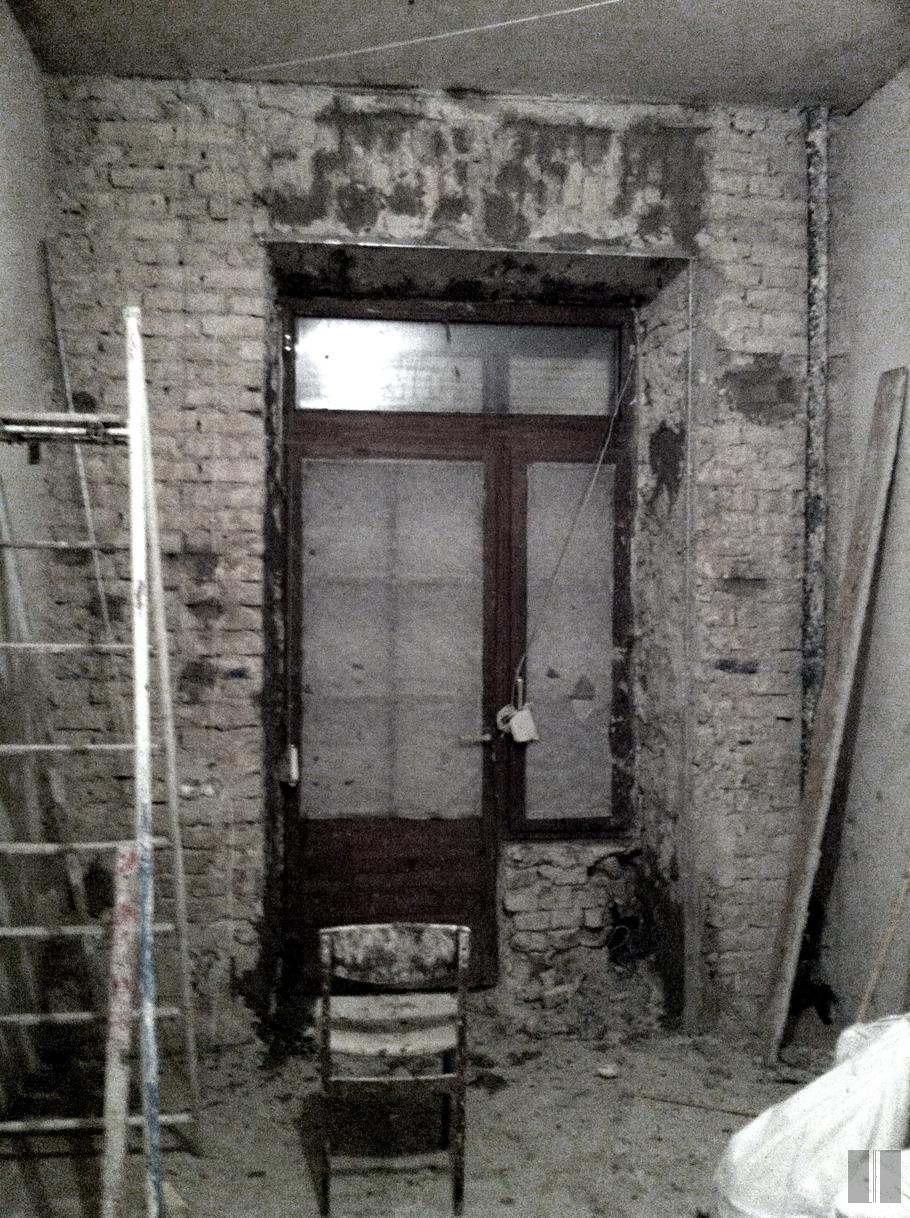

Užtaisomi plyšiai tarp plytų

UŽTAISOMI PLYŠIAI TARP PLYTŲ

Kruopščiai užtaisomi tarpai tarp plytų, kur išbyrėjęs skiedinys. Skiedinio kokybė buvusi labai prasta ir jis tiesiog byra. Lango anga, kadaise susiaurinta, atkuriama.

Tinkuojami angokraščiai

TINKUOJAMI ANGOKRAŠČIAI

Vėl makalynė - tinkuojama siena ir angokraščiai. Naudojamas jau paruoštas kalkinio tinko mišinys BAUMIT MPI 25.

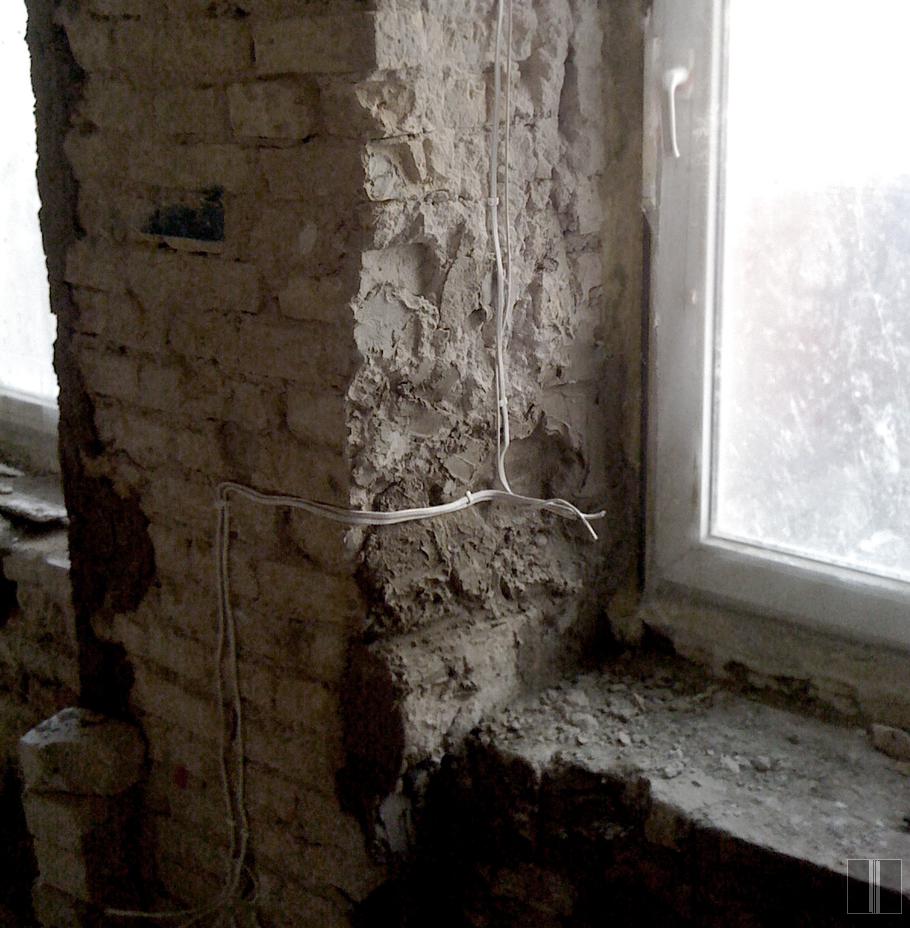

Nauji elektros laidai

NAUJI ELEKTROS LAIDAI

Nauja elektros instaliacija ant siaubingų angokraščių.

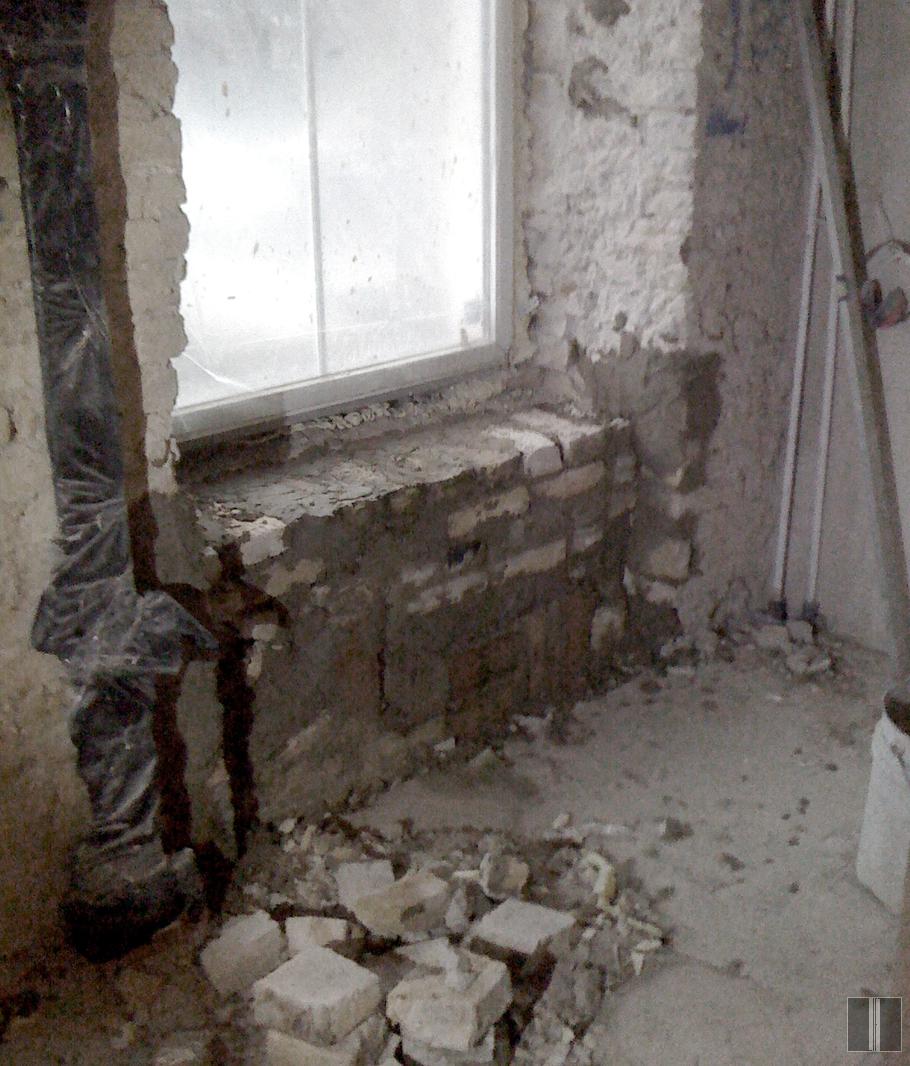

Atstatomas mūras

ATSTATOMAS MŪRAS

Atstatomos išbyrėjusio mūro dalys.

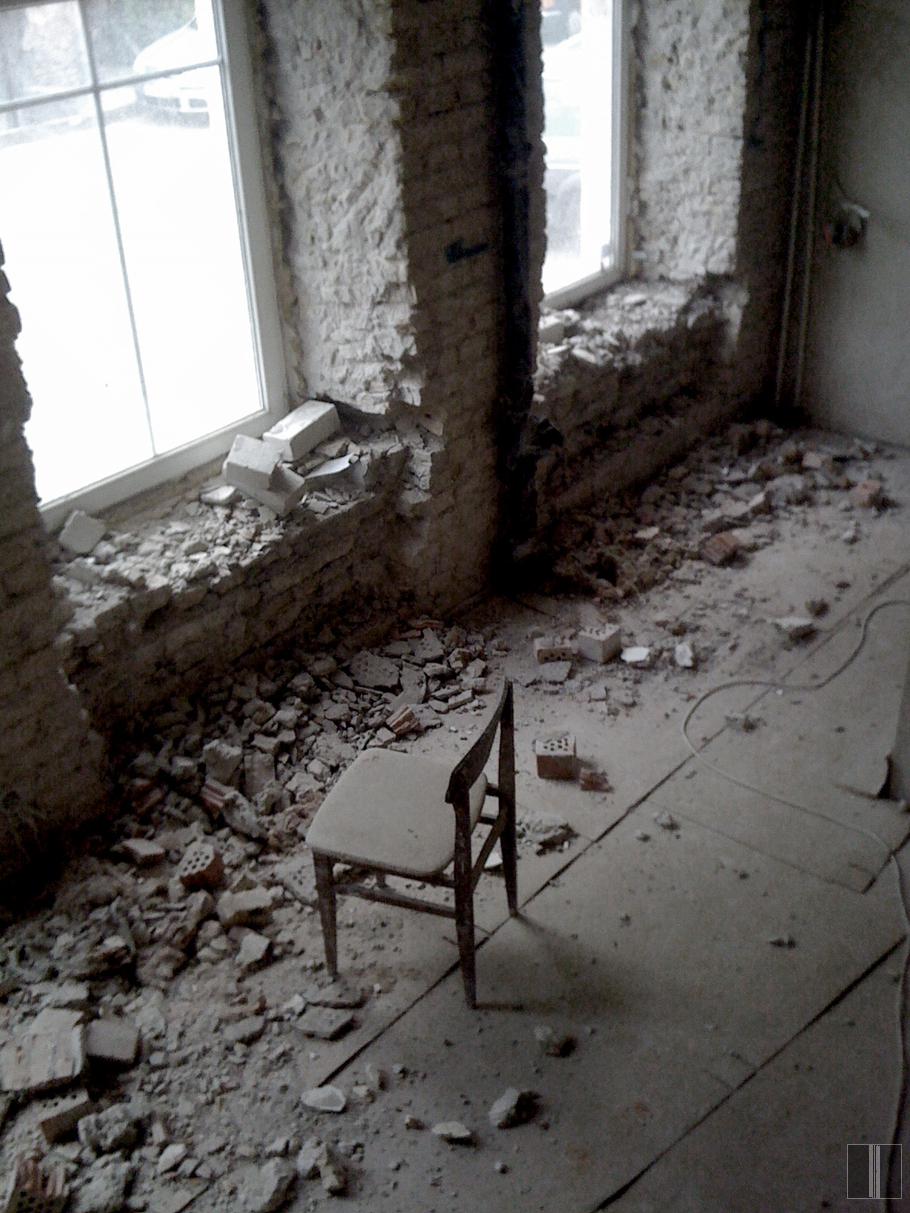

Atkuriamos nišos radiatoriams

ATKURIAMOS NIŠOS RADIATORIAMS

Didžiąsias sienas nutinkavę neatsakingi tinkuotojai pabėgo, tad angokraščius tinkavo kiti darbštūs vyrai. Atkuriamos buvusios nišos radiatoriams.

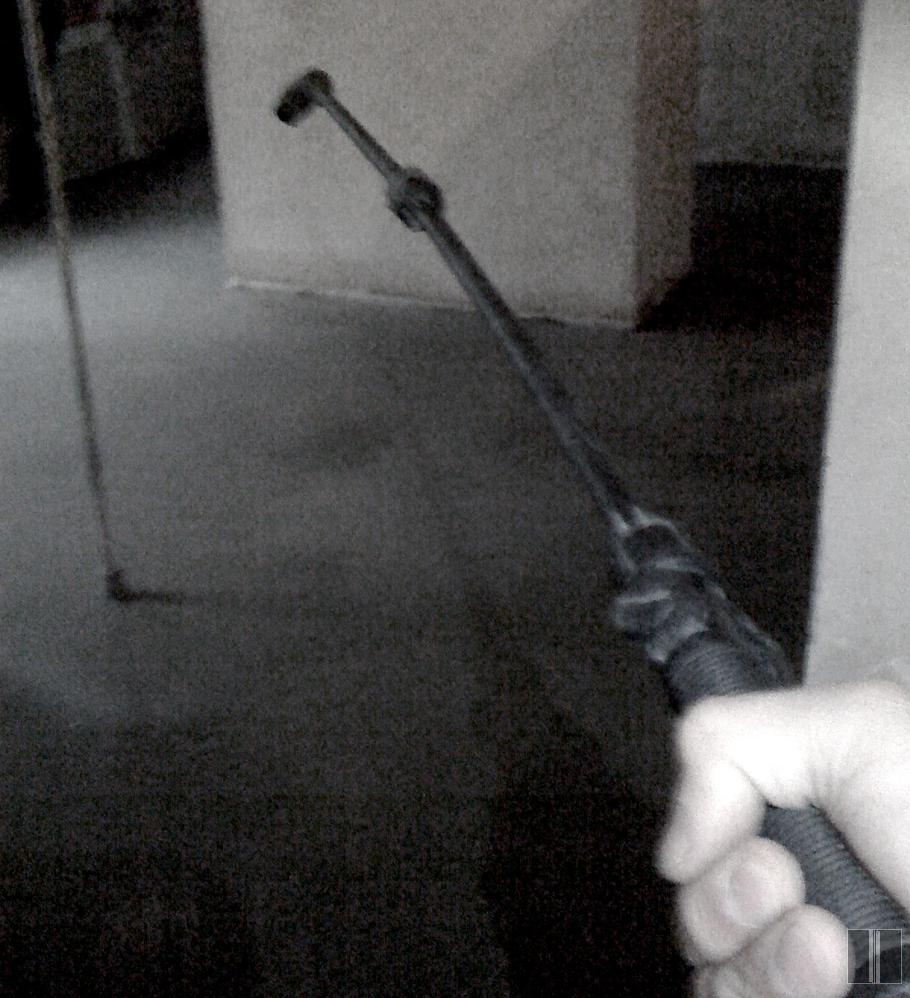

Drėkinamos juodgrindės

DRĖKINAMOS JUODGRINDĖS

Išlietos juodgrindės. Betonas tris dienas drėkinamas.

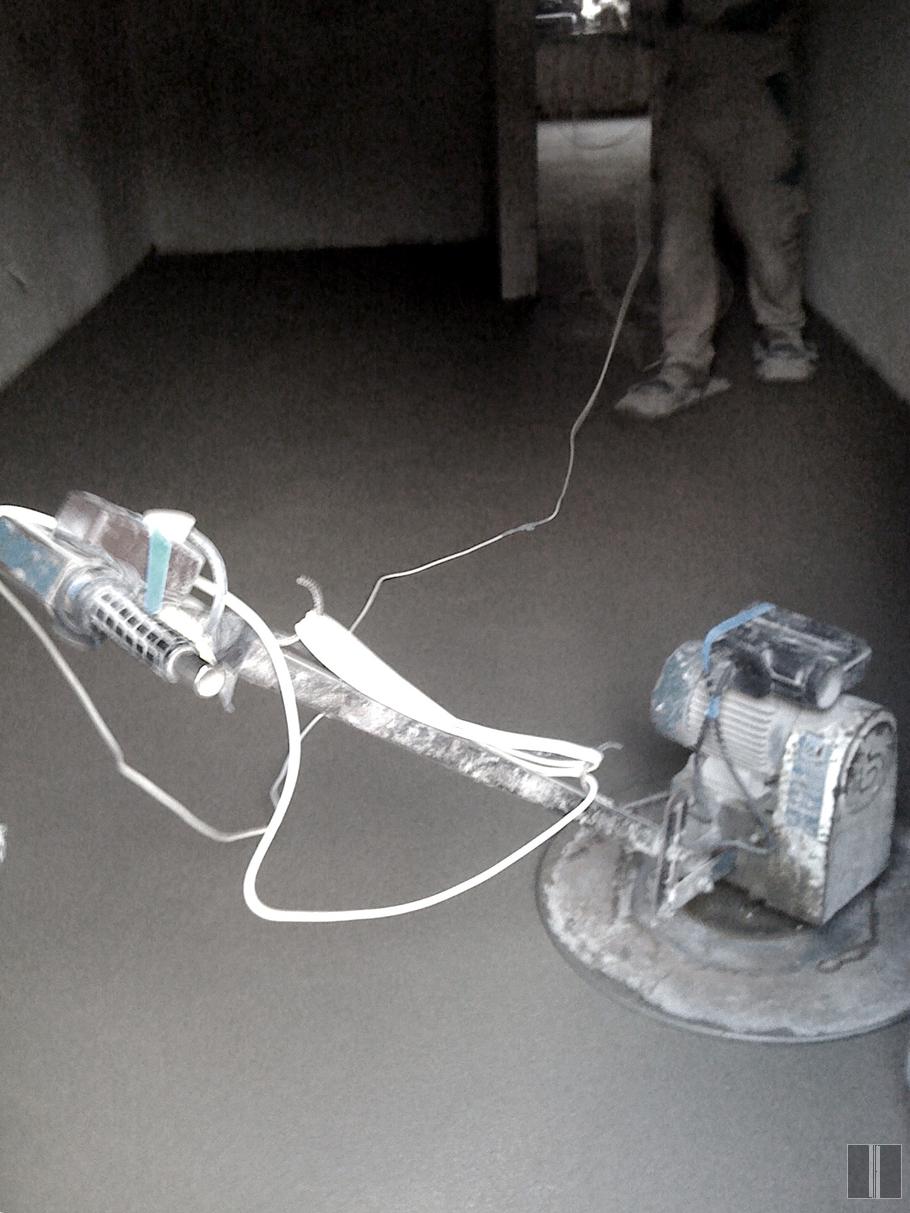

Išlietos juodgrindės

IŠLIETOS JUODGRINDĖS

Betonavimo darbai baigti. Išlietas betono sluoksnis užtrinamas.

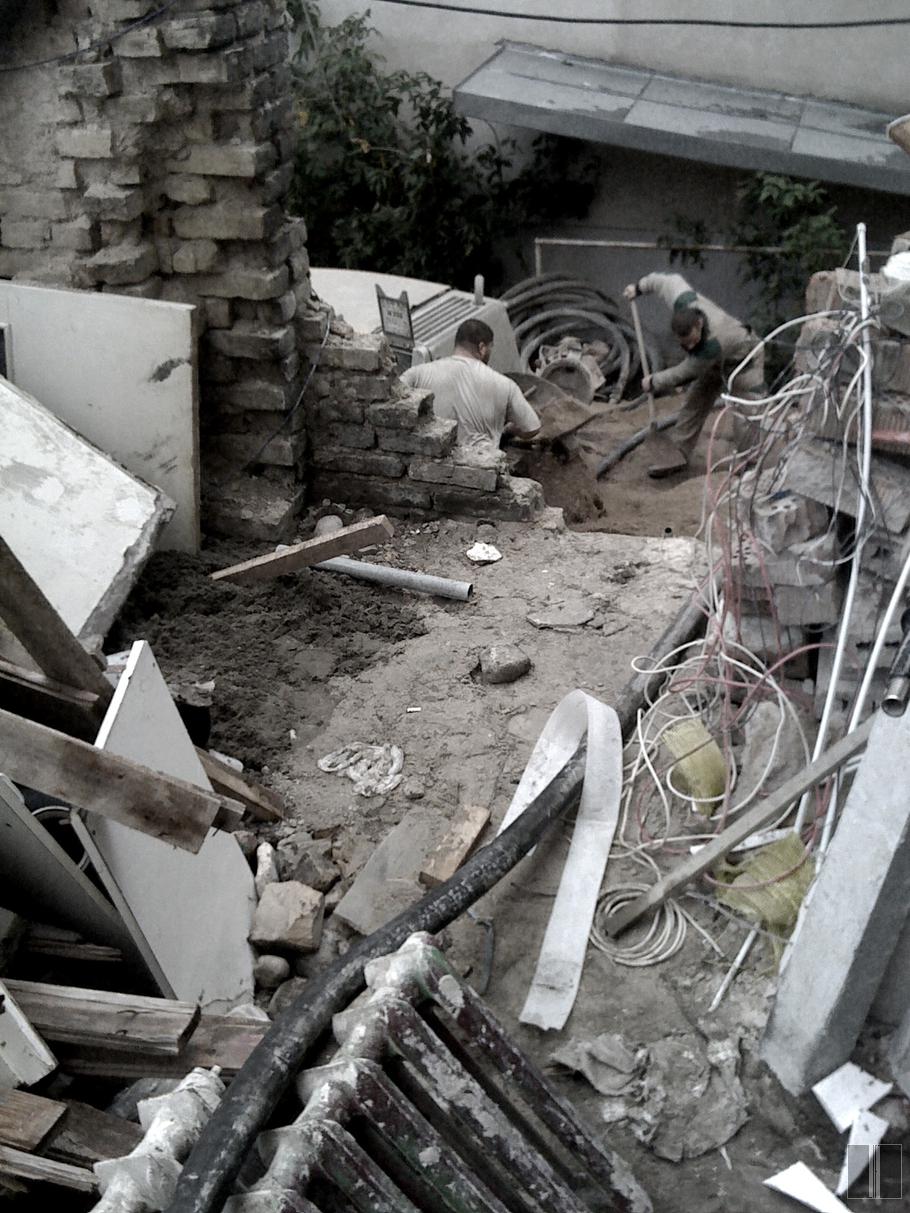

Ruošiamas betonas juodgrindėms

RUOŠIAMAS BETONAS JUODGRINDĖMS

Atvyko betonuotojai, atsivežė dyzelinę betono maišymo - padavimo mašiną, ji lies juodgrindes. Grindys labai nelygios, nuolydis apie 160 mm, tad betono reikės daugiau nei 5 kub. m. Betonuotojas Tomas atsiuntė charizmatiškus darbininkus ir sutarėme po 25 lt už 1 kv. m. Kambaryje, kurio grindys ypač kreivos, klojamas putų polistirenas EPS 100 - bus šilčiau ir betono reikės mažiau. Ant putplasčio klojama 200 mikronų plėvelė, dedamas 150 x 150 x 4 mm armatūros tinklas. Kur nėra putplasčio, ten tik plėvelė. Visas betonas armuojamas polipropileno fibra. Sluoksnis ne mažesnis nei 50 mm. Perimetru klojama kompensacinė juosta, kad grindys nesiliestų prie sienų (dėl garso izoliacijos).

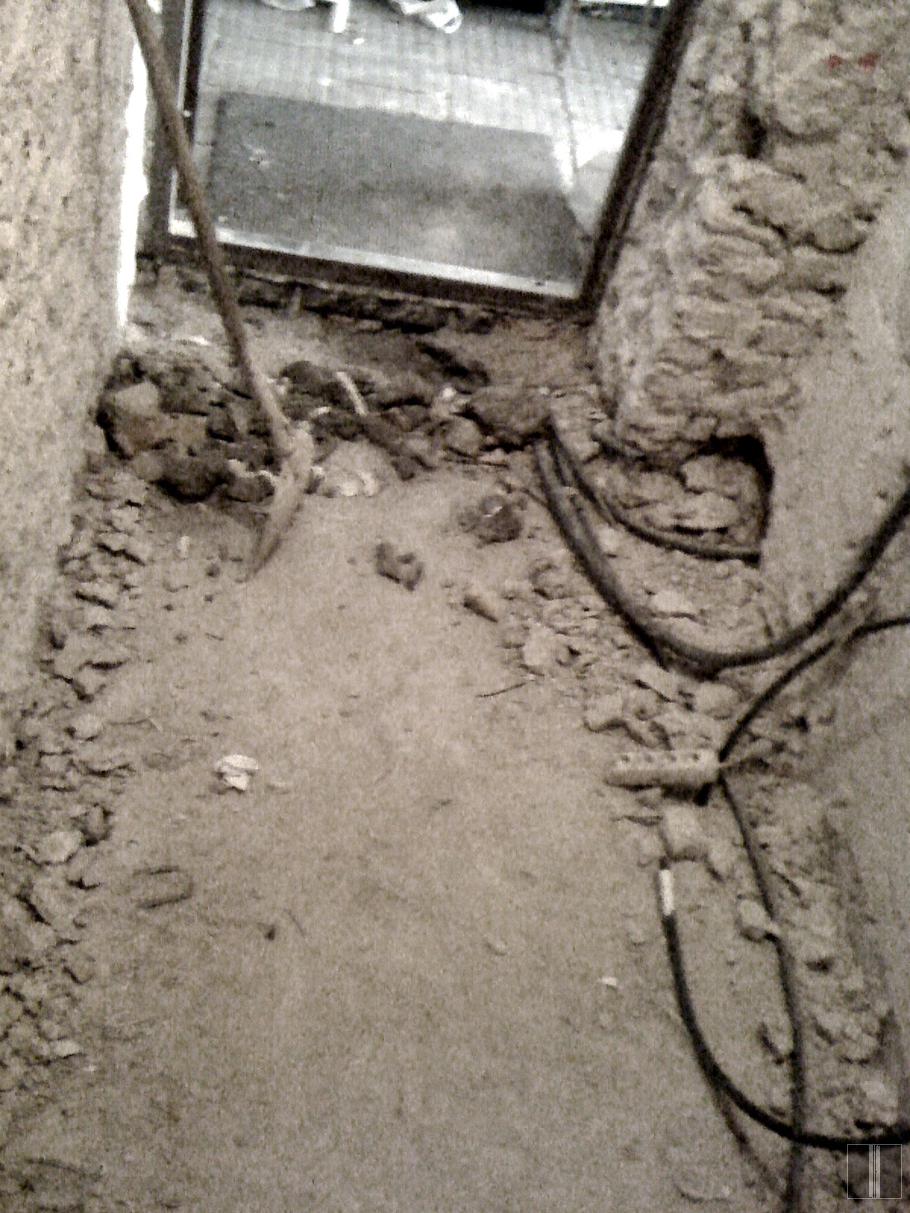

Kabeliai koridoriuje

KABELIAI KORIDORIUJE

Koridorius. Atvedamas naujas elektros įvadas. Atradome seną nenaudojamą telefono kabelį, įvestą apsauginiame vamzdyje, tad elektrikui, pririšus naują varinį elektros kabelį, pavyko jį pratraukti per senus apsauginius vamzdžius. Prieš liejant grindų išlyginamąjį sluoksnį (juodgrindes) prie lauko durų slenksčio išardomas betonas. Kad liejamos juodgrindės nesijungtų su metaline šalta durų stakta, dedama šiltinamoji medžiaga ekstrūdinis putų polistirenas.

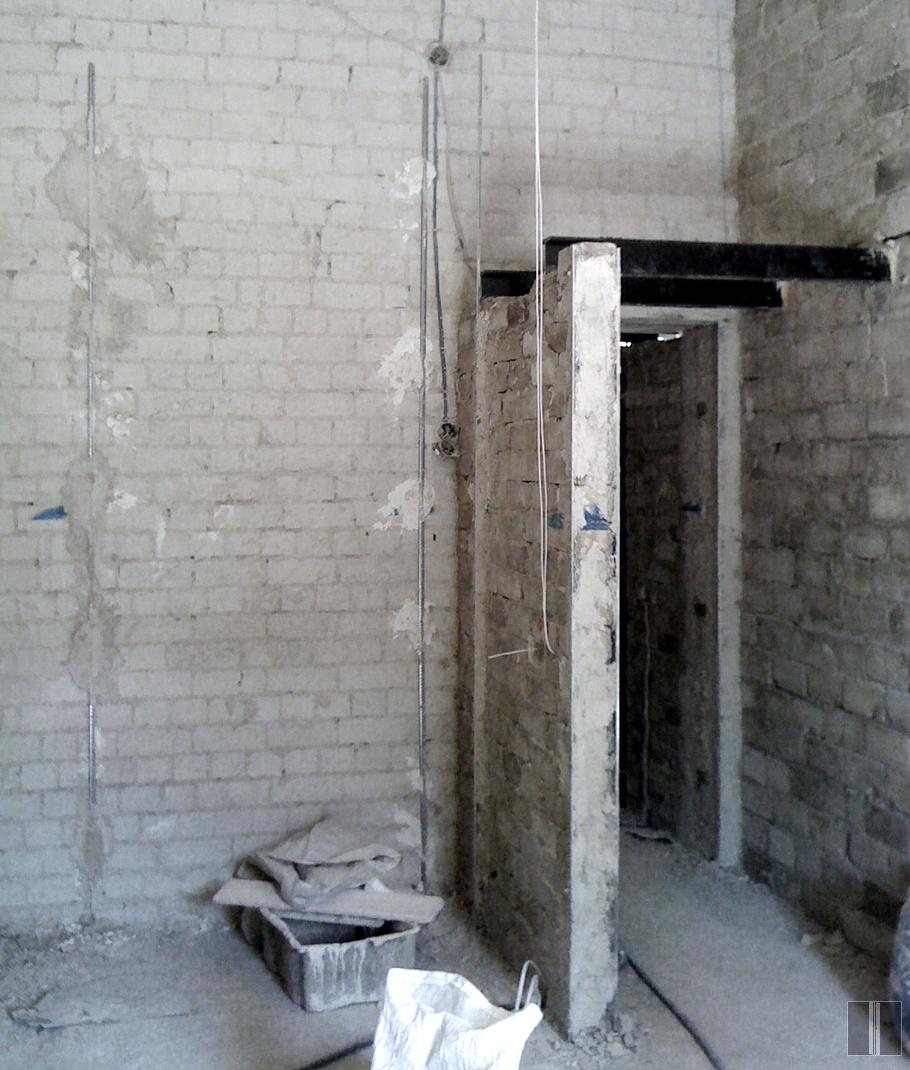

Drabužinės vieta miegamojo erdvėje

DRABUŽINĖS VIETA MIEGAMOJO ERDVĖJE

Miegamojo erdvėje pertvara atskiria drabužinę nuo praėjimo. Vedžiojami kabeliai.

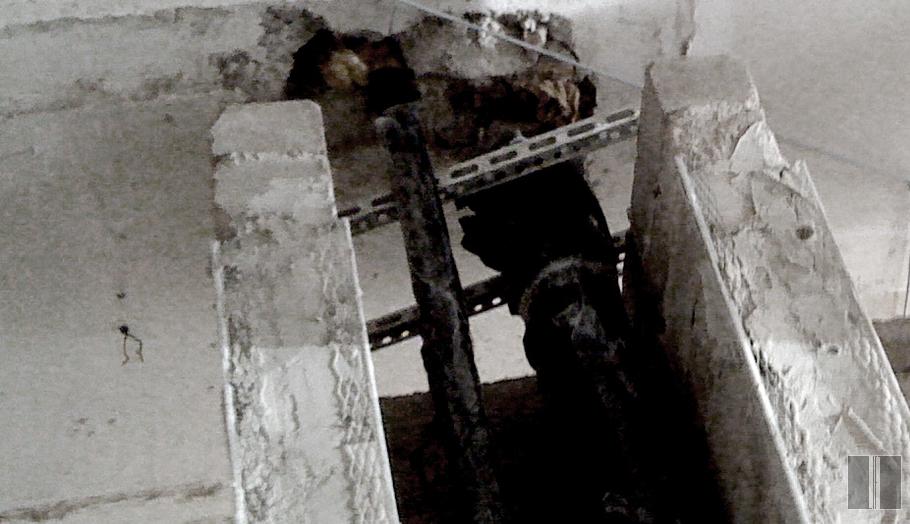

Keičiamas buto nuotekų vamzdynas

KEIČIAMAS BUTO NUOTEKŲ VAMZDYNAS

Nuotekų vamzdynas keičiamas plastikiniu, bet viršutinė dalis lieka ketaus, tad montuojama laikanti konstrukcija, kad nenukristų stovo dalis iš viršaus.

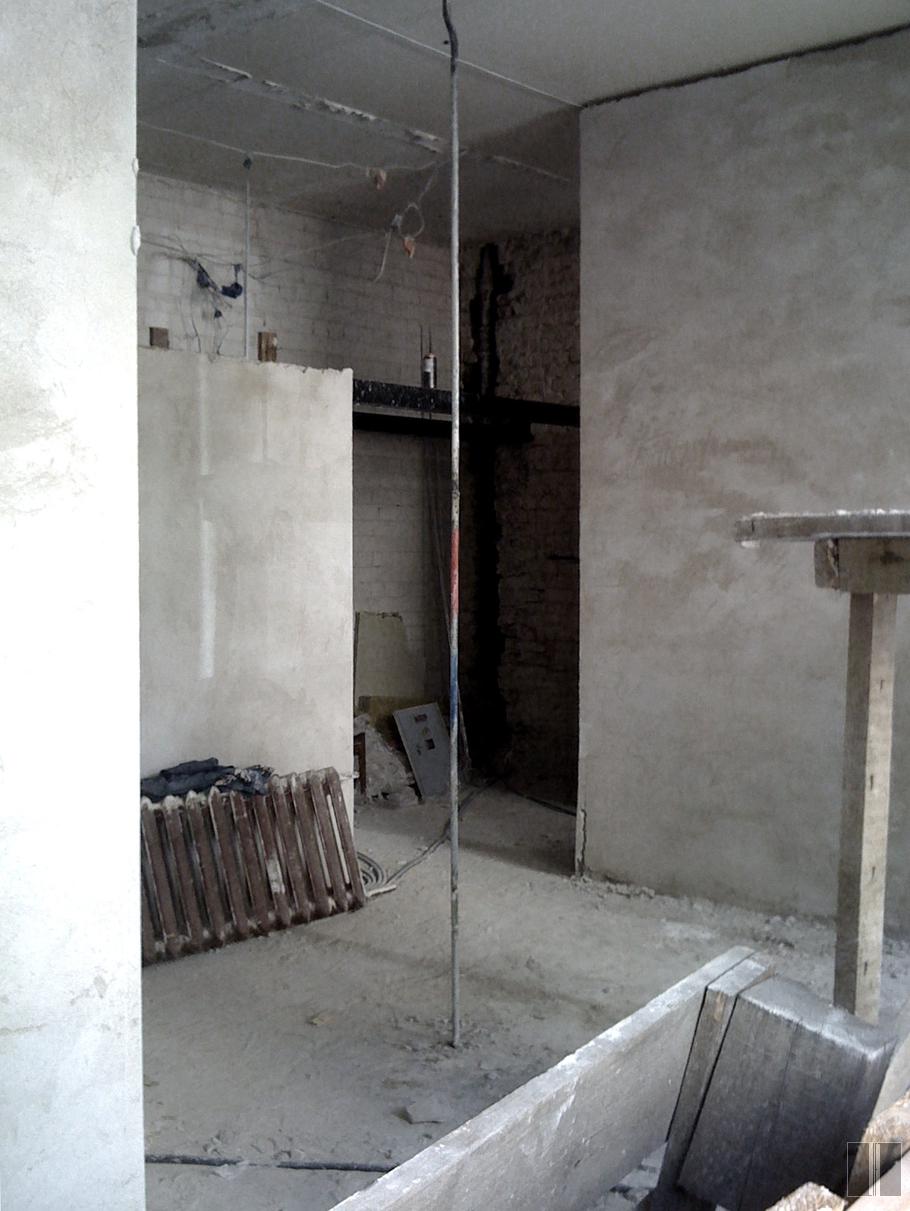

Erdvės bute

ERDVĖS BUTE

Formuojamos erdvės. Sienoje atrastas nenaudojamas ketaus nuotekų vamzdis, kuris pašalinamas, o mūras atstatomas.

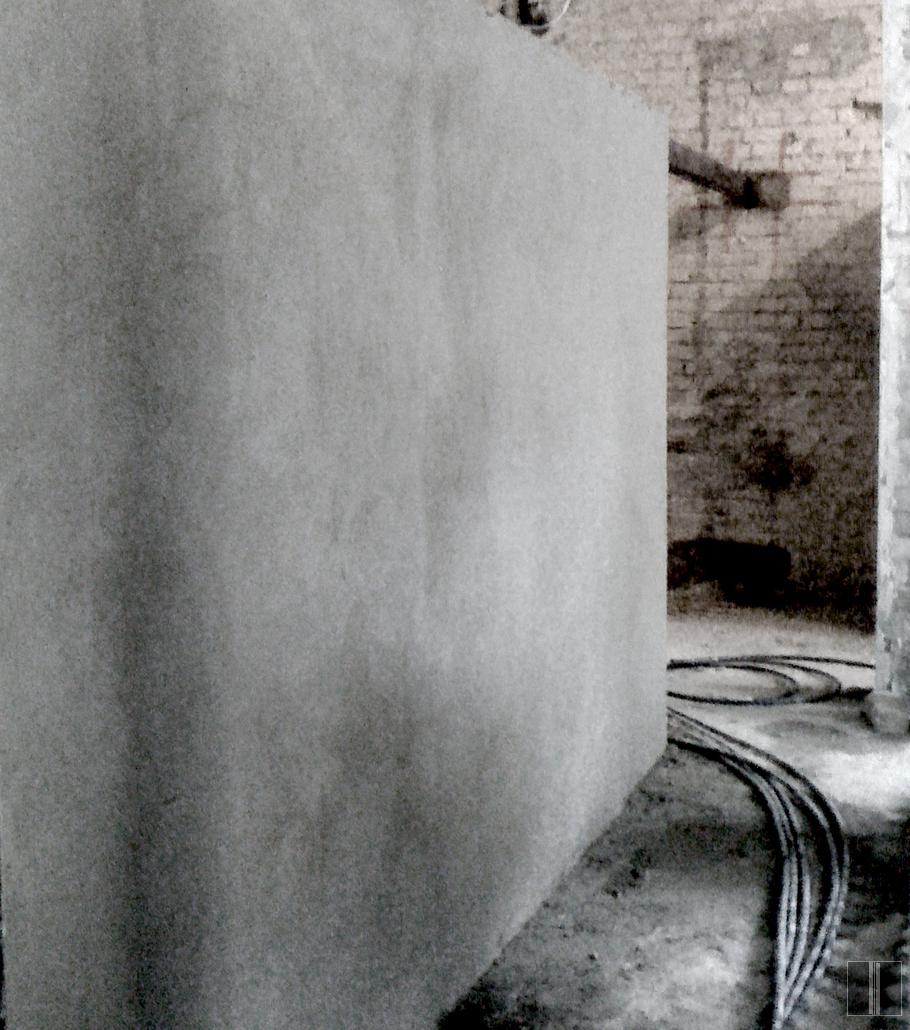

Siena nutinkuota

SIENA NUTINKUOTA

Nutinkuojama pirmoji - pavyzdinė siena. Rezultatas tinkamas, tad leidžiama tinkuoti toliau ir kitas. Sienos tinkuojamos kalkiniu tinku. Dažyti sumanyta tiesiai ant tinko, todėl tinkuotojams reikia pasistengti labiau, nei įprasta. Elektrikas tęsia darbus - kloja kabelius apsauginiuose vamzdžiuose.

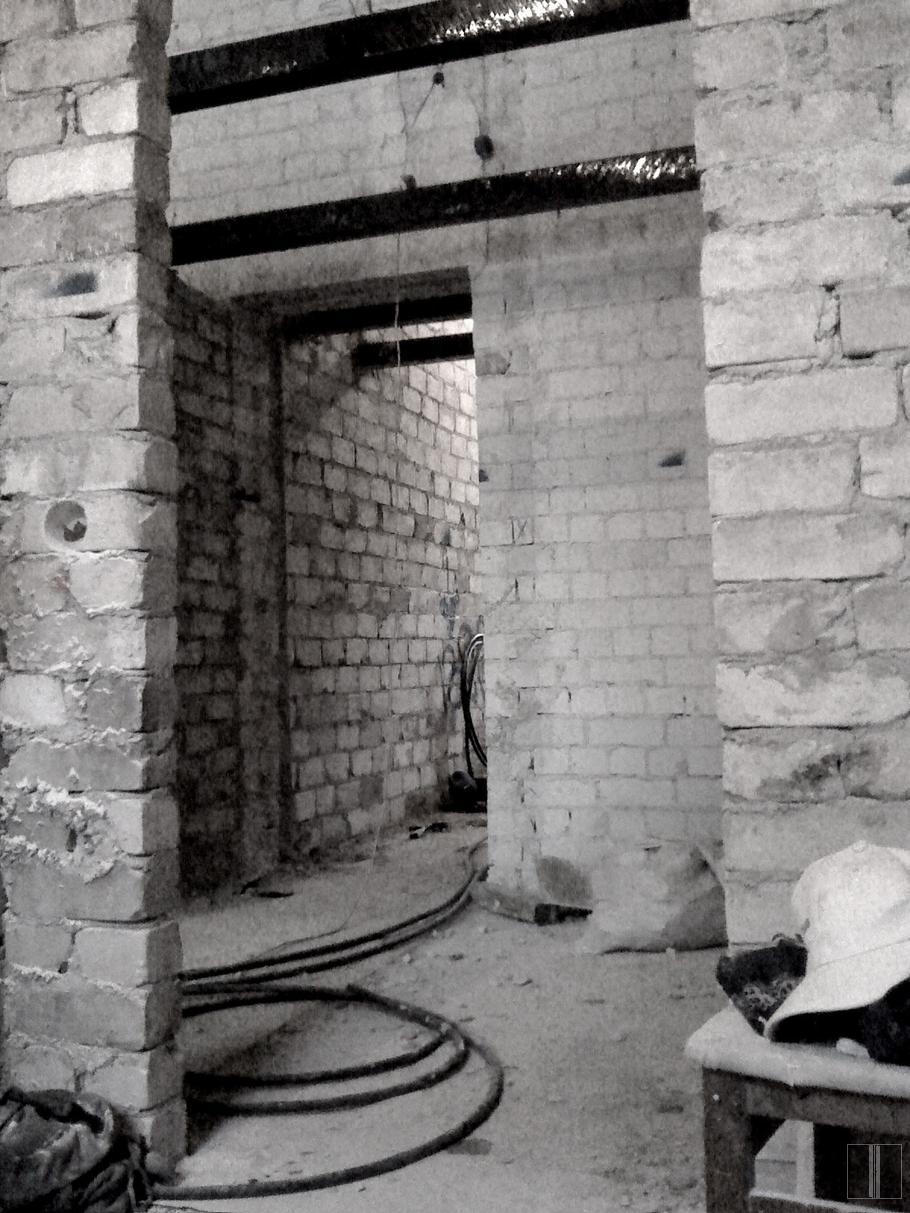

Klojami elektros kabeliai

KLOJAMI ELEKTROS KABELIAI

Pradedami kloti kabeliai nuo elektros skydo iki lizdų ir gręžiamos skylės, į kurias bus montuojamos dėžutės lizdams ir jungikliams. Naudojami variniai monolitiniai kabeliai (3 x 2.5 kv. mm) įmaunami į apsauginius vamzdžius, kurie vėliau bus pasislėpti juodgrindžių betono sluoksnyje.

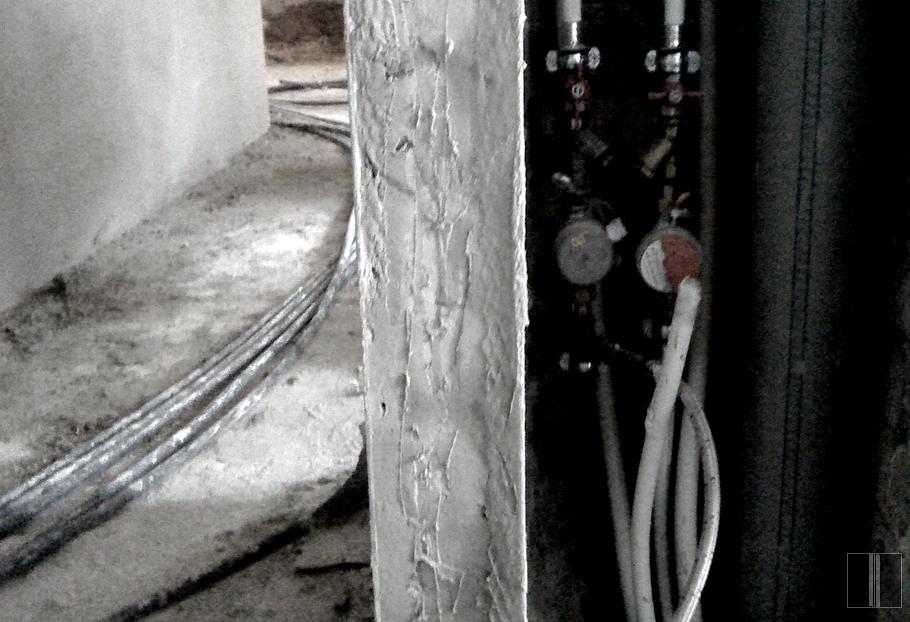

Naujas vamzdynas bute

NAUJAS VAMZDYNAS BUTE

Įrengiama nauja vandentiekio sistema. Naudojamas UPONOR vamzdynas ir fasoninės dalys.

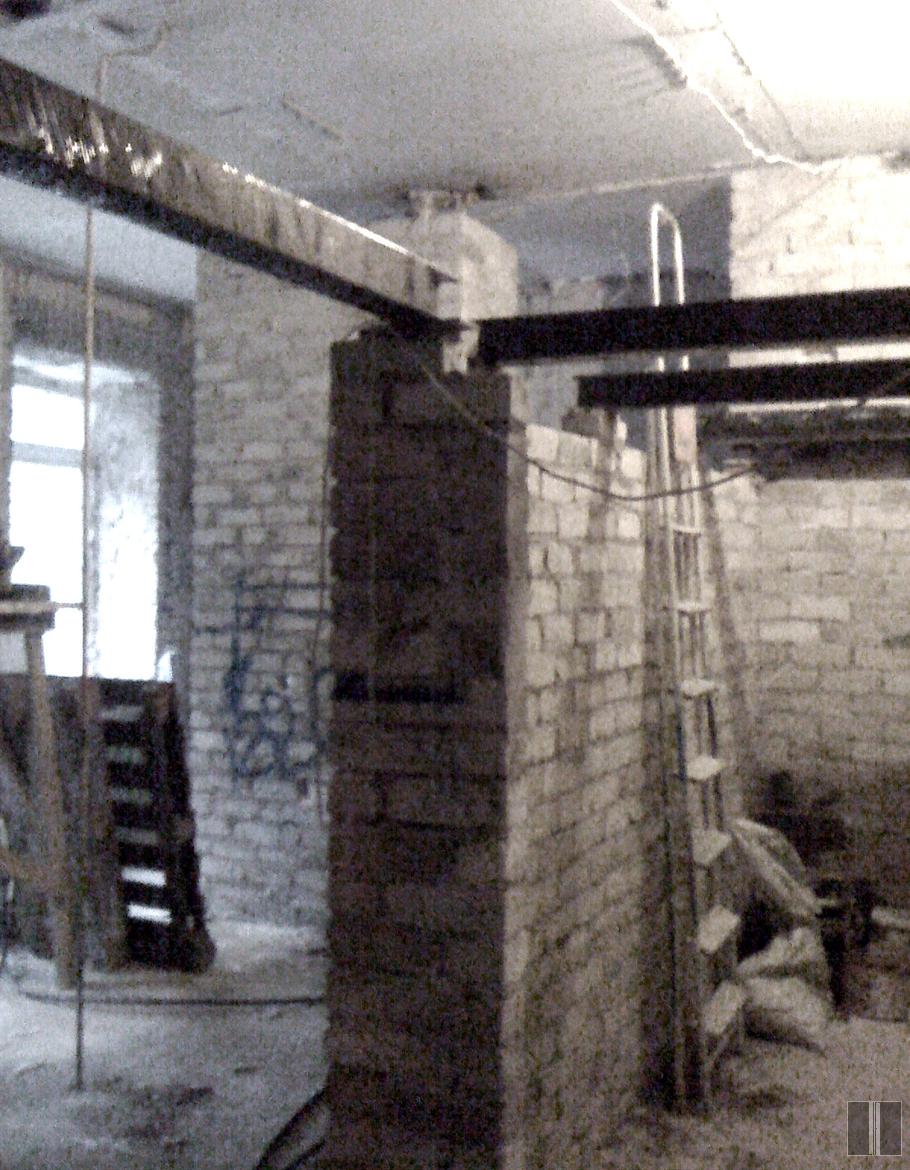

Montuojamos geležinės sijos antresolėms virš vonios ir darbo kampo

MONTUOJAMOS GELEŽINĖS SIJOS ANTRESOLĖMS VIRŠ VONIOS IR DARBO KAMPO

Būsimos antresolės. Motuojamos dvitėjo profilio sijos (HEB 100). Sijos suvyniotos į apsauginę plėvelę, kad nebūtų pažeistos, kol bus atliekami statybos darbai. Prieš dedant sijas ant netvirto mūro betonuojamos atraminės pagalvės, po trijų savaičių ant pagalvių guldoma sija.

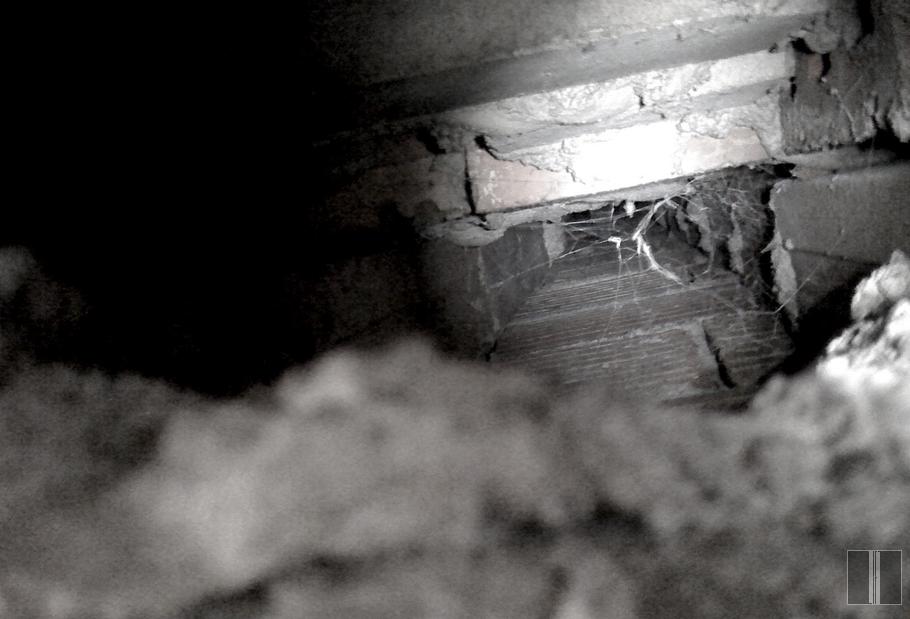

Šachtos ventiliacijai

ŠACHTOS VENTILIACIJAI

Esamos ventiliacijos šachtos.

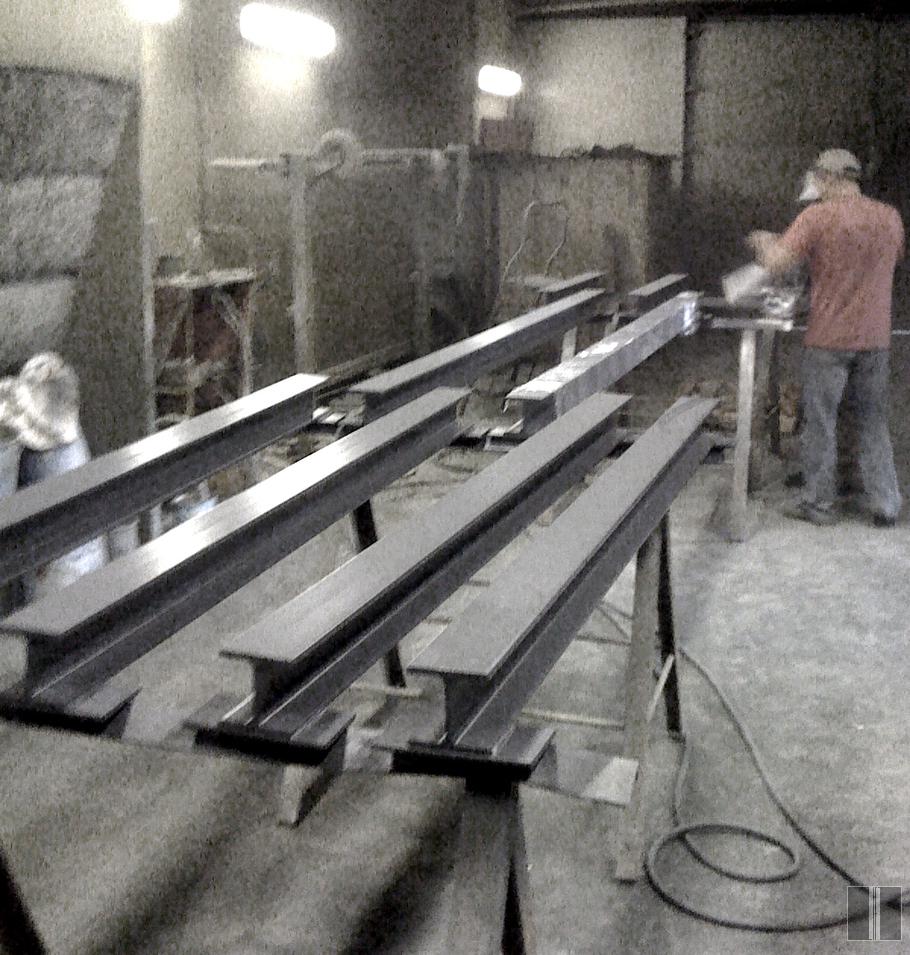

Metalinės sijos antresolėms

METALINĖS SIJOS ANTRESOLĖMS

Privirinus atramines plokšteles, metalinės sijos smėliuojamos ir dažomos beore, aukšto slėgio dažymo sistema.

Suvirintojas Nikolajus dirba

SUVIRINTOJAS NIKOLAJUS DIRBA

Suvirintojas Nikolajus dvitėjų sijų galuose privirina atramines plokšteles.

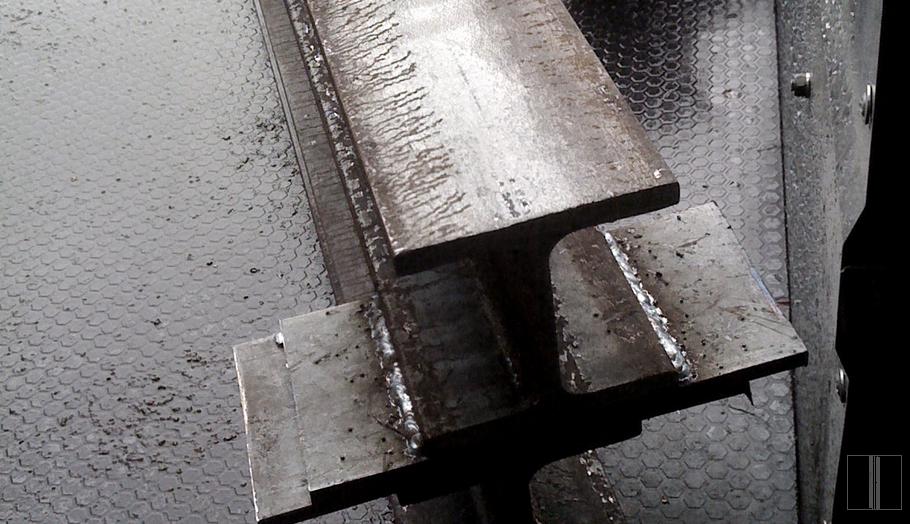

Privirinamos plokštelės sijų galuose

PRIVIRINAMOS PLOKŠTELĖS SIJŲ GALUOSE

Bute nuspręsta įrengti antresoles. Konstruktorius apskaičiavo, kad HEB 100 dvitėjinės metalo sijos tiks kuo puikiausiai (maksimalus tarpatramis 3300 mm). Sijų galuose, kurie remsis ant mūro, privirinamos atraminės plokštelės 10 mm storio, 100 mm pločio ir 200 mm ilgio. Atraminės plokštelės didina atramos plotą, paskirsto apkrovas ir stabiliau laiko siją.

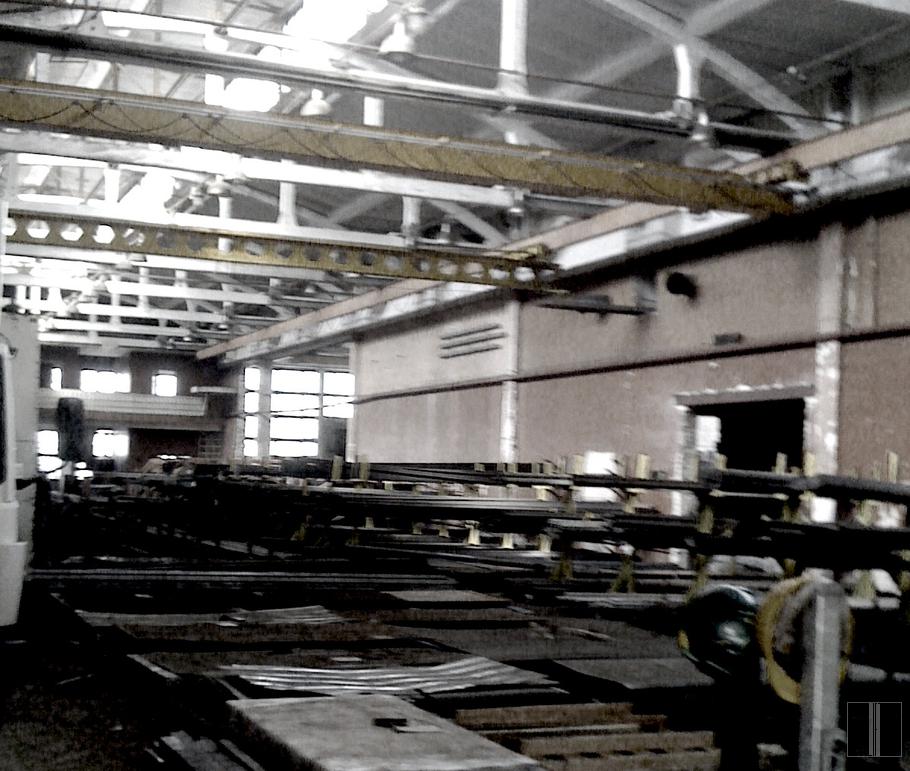

Perkamos sijos antresolėms bute

PERKAMOS SIJOS ANTRESOLĖMS BUTE

Antresolėms bute įrengti perkamos dvitėjo profilio sijos (Kareivių g. 2c, Vilniuje). www.metaloprekyba.lt.

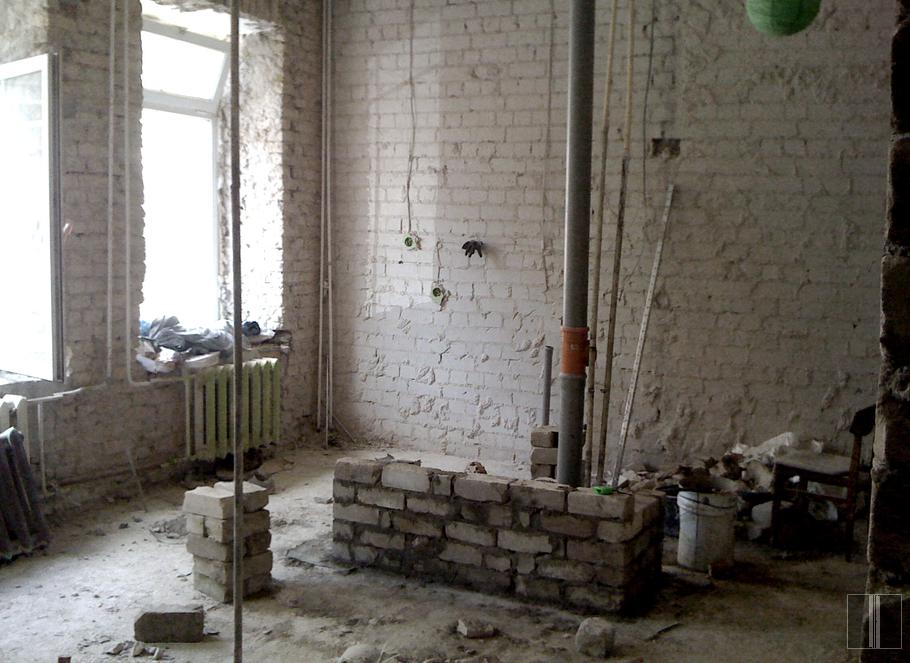

Kolona virtuvėje

KOLONA VIRTUVĖJE

Virtuvės erdvei atskirti ir nuotekų stovui paslėpti formuojama kolona. Ant kolonos iš svetainės pusės bus kabinamas didelis ekranas filmams žiūrėti, o iš virtuvės pusės bus uždengiami vamzdynai bei įrengiamos spintelės ir lentynos.

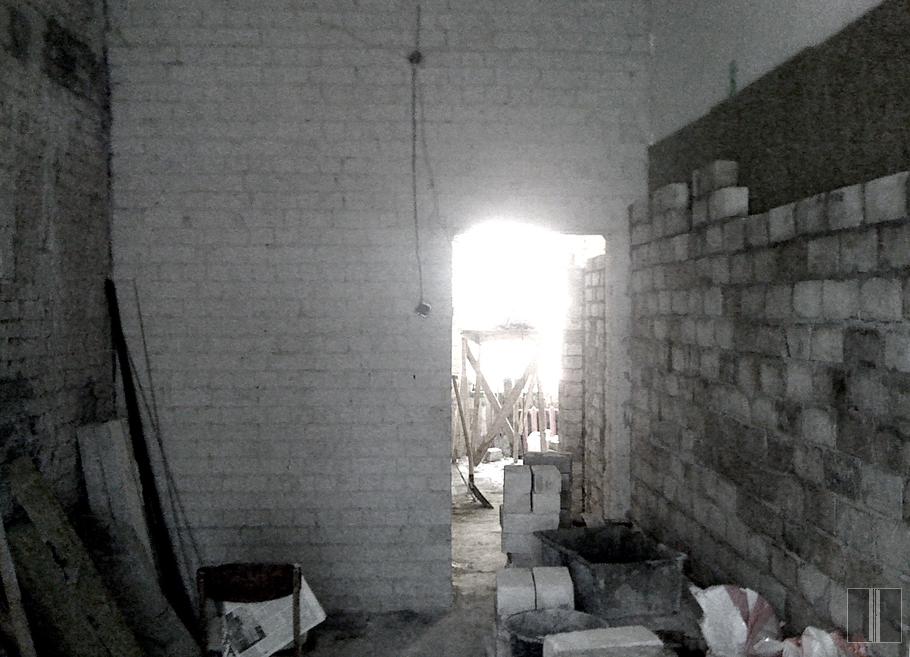

Gerinama vidinės pertvaros garso izoliacija

GERINAMA VIDINĖS PERTVAROS GARSO IZOLIACIJA

Papildomai izoliuojama ir apmūrijama siena, skirianti miegamojo erdvę nuo kaimynų buto virtuvės. Dedama akmens vatos izoliacija 30 mm, o plytos mūrijamos dedant šonu, taip mažinant užimamą plotą (vietoje gulsčios pločio 120 mm, paverstos plytos plotis yra 90 mm).

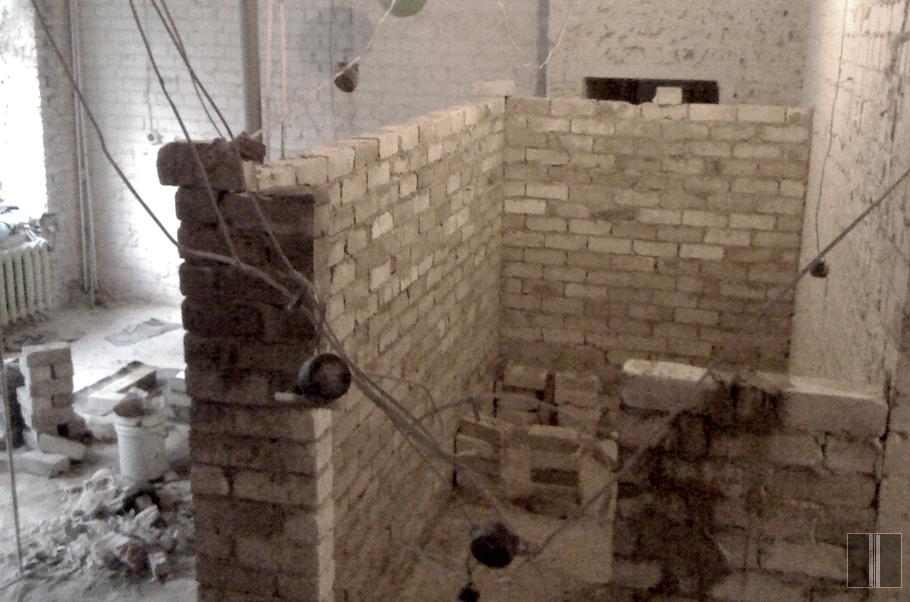

Vonios kambario erdvė

VONIOS KAMBARIO ERDVĖ

Formuojama naujo vonios kambario erdvė, kurią nuspręsta patraukti į neapšviestą buto pusę.

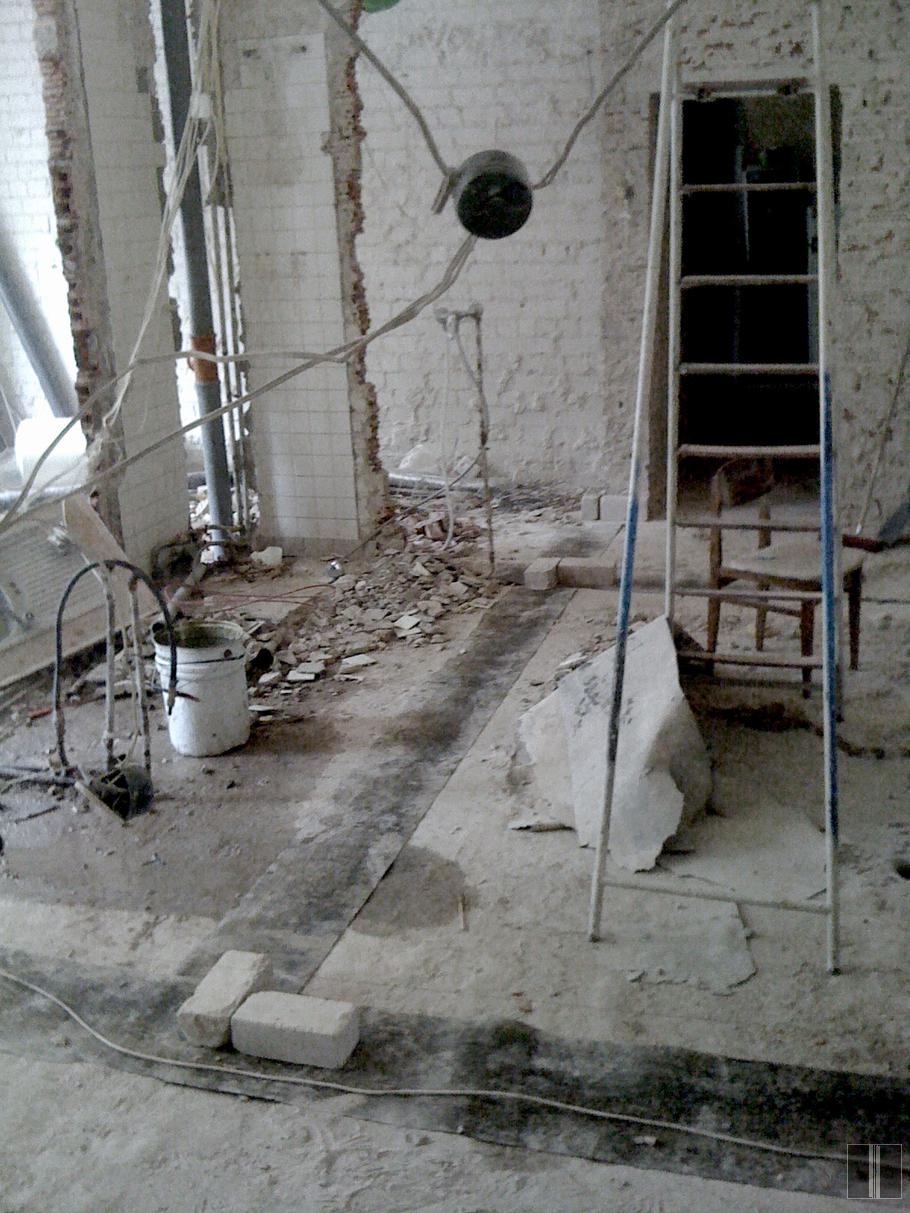

Ruošiamasi mūryti naujas pertvaras

RUOŠIAMASI MŪRYTI NAUJAS PERTVARAS

Pradedamos mūryti naujos pertvaros. Patiesiamas ruberoidas. Pertvaroms naudojamos pilnavidurės silikatinės plytos. Statmenį tarp pertvarų nustatėme pagal Pitagoro teoremą, su siūlu ir liniuote. Statybininkai stebėjo akis išpūtę ;).

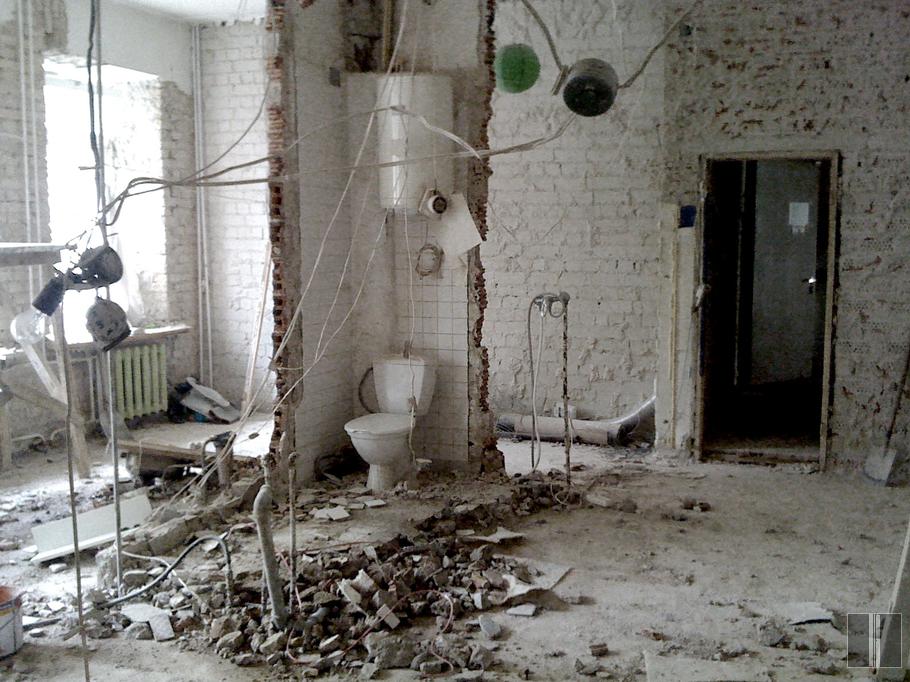

Vonios kambarys griaunant senas pertvaras

VONIOS KAMBARYS GRIAUNANT SENAS PERTVARAS

Matomas mūras ir atviras vonios kambarys.

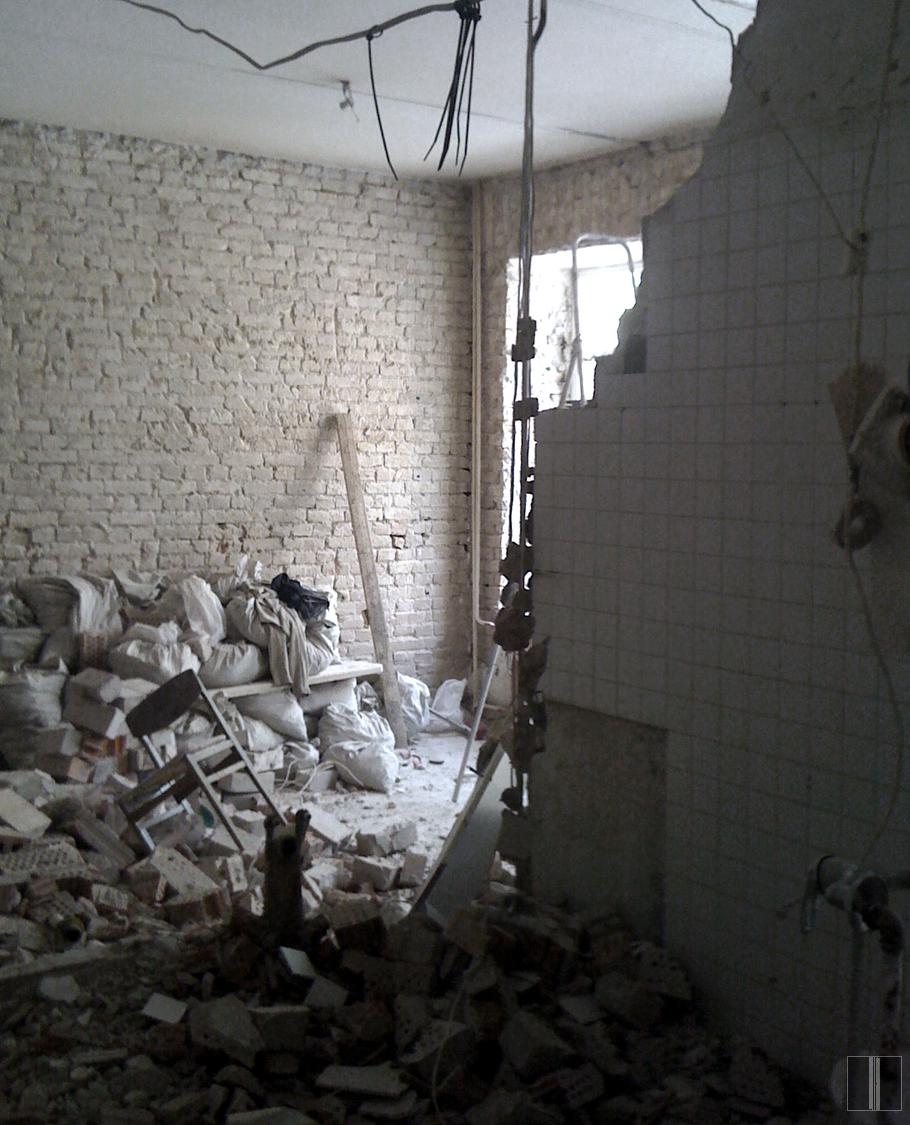

Ardomos vonios kambario pertvaros

ARDOMOS VONIOS KAMBARIO PERTVAROS

Nyksta buvusi vonios patalpa.

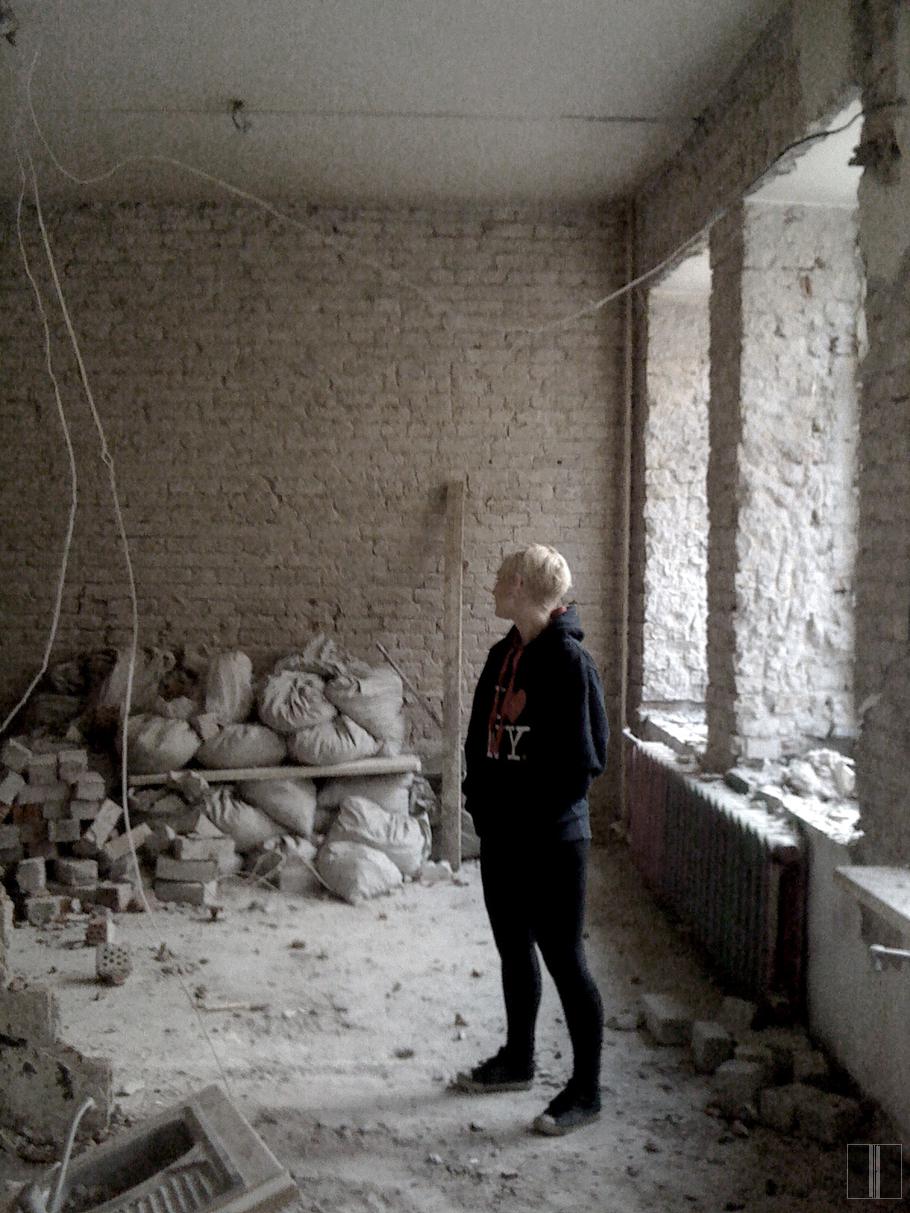

Buto savininkė

BUTO SAVININKĖ

Savininkė mato tikrąjį sienų "veidą" - džiaugiasi apsisprendusi sienas naujai tinkuoti (užtaisant skyles sienose).

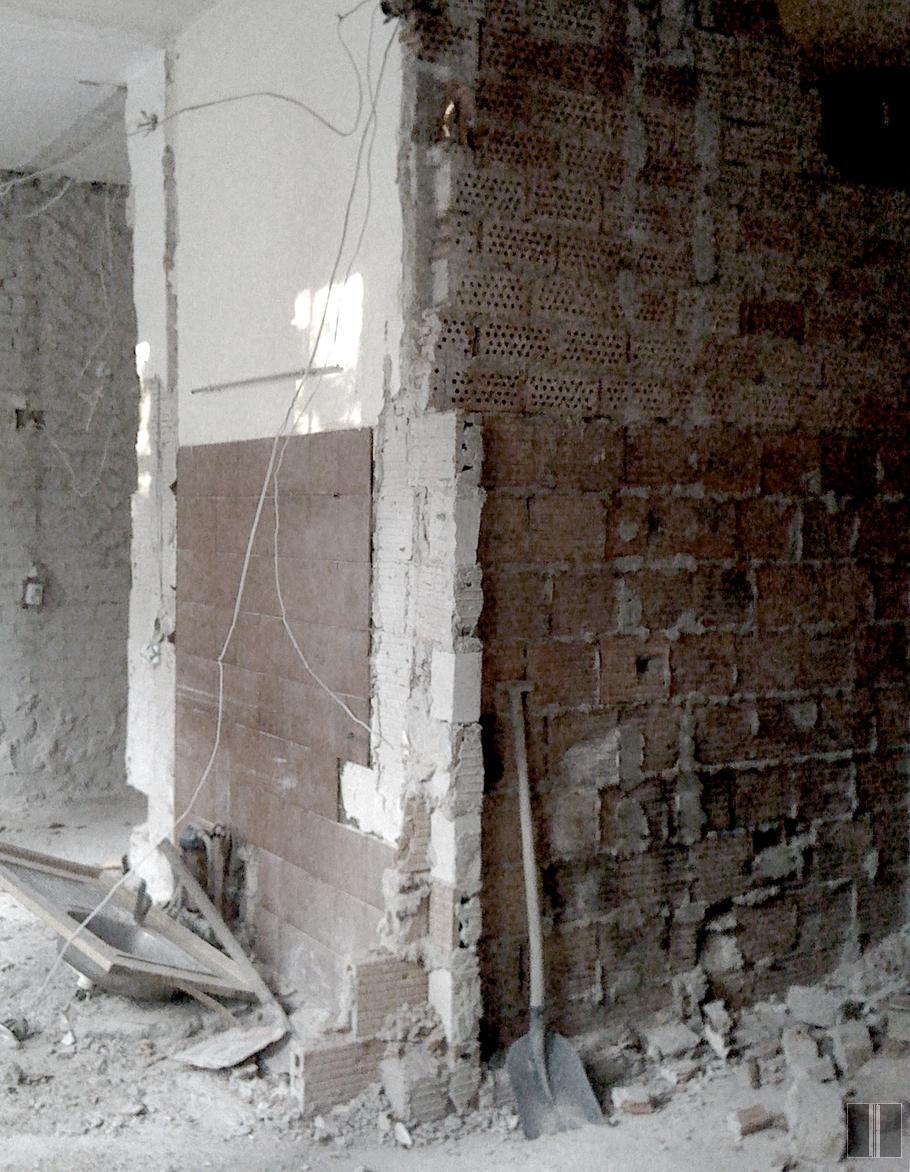

Senos buto sienos sumūrytos iš skirtingų medžiagų

SENOS BUTO SIENOS SUMŪRYTOS IŠ SKIRTINGŲ MEDŽIAGŲ

Nuardę seną tinką pamatėme, kad pertvaros sumūrytos prastai ir iš skirtingų medžiagų: molinių blokelių, kiaurymėtų plytų, silikatinių plytų ar net akmenų ir laikraščių. Matoma buvusi vonios patalpa - naikinama.

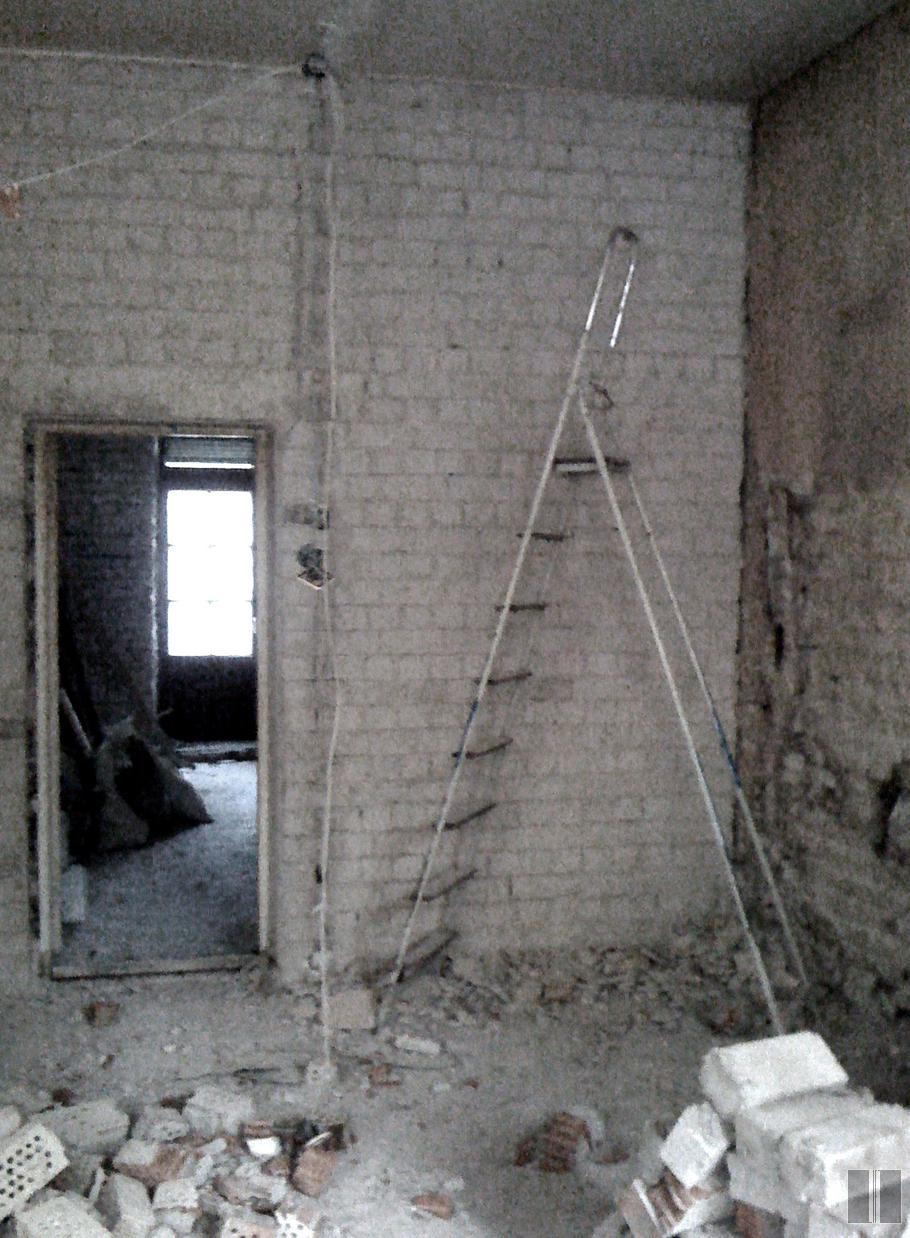

Nesančioji siena iš silikatinių plytų

NESANČIOJI SIENA IŠ SILIKATINIŲ PLYTŲ

Centrinės nešančios sienos mūras - silikatinės plytos, išorinės sienos senasis mūras - plytos molinės ir tvirtos, bet skiedinys buvęs prastas, todėl byra.

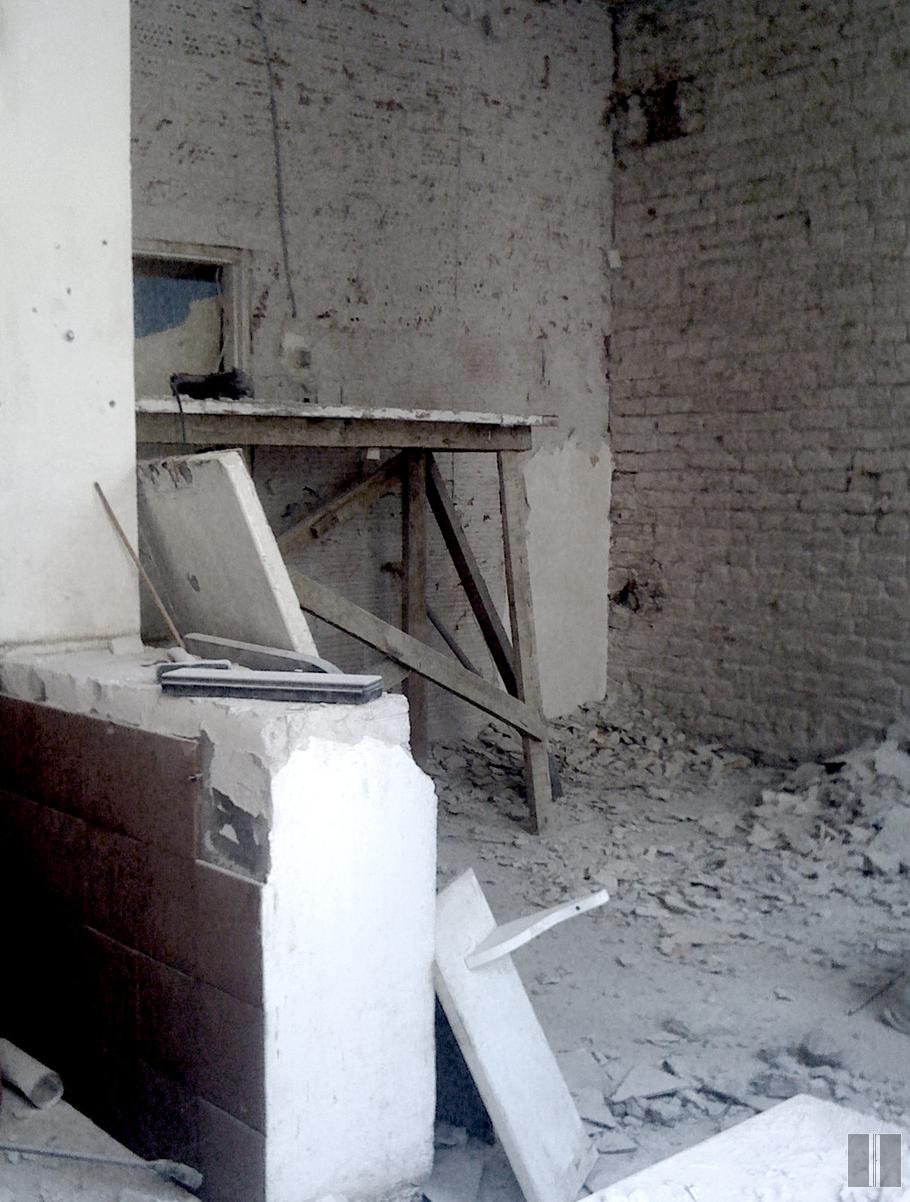

Bute ardomas senas tinkas

BUTE ARDOMAS SENAS TINKAS

66 kv. m buto paprastasis remontas Vilniaus senamiestyje. Savininkė nusprendė būstą remontuoti iš pagrindų. Griaunamos esamos pertvaros, ardomas esamas tinkas.

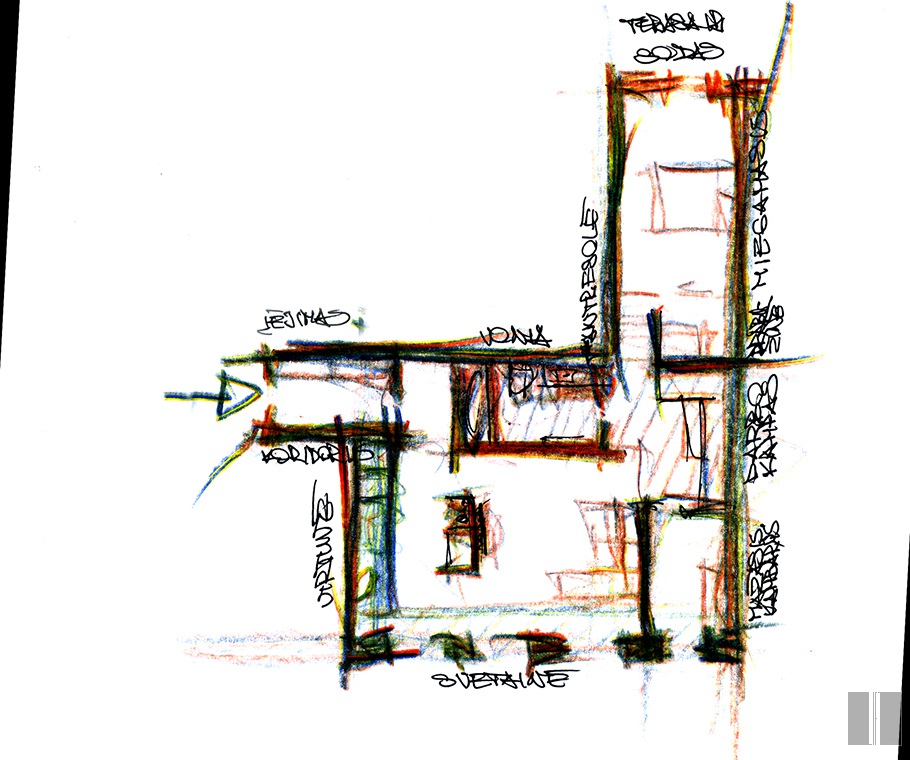

Buto plano eskizas

BUTO PLANO ESKIZAS

Eskizas - planas.
